Επισημαίνω:
TM601 υπερηχητικός μετρητής ροής
, Μετρητής ροής τύπου κλιπ για καθαρισμό
, Μετρητής ροής χωρίς τροποποίηση σωλήνα
Εύρος ταχύτητας: |
± 0,1m/s ~ ± 5m/s (± 0,328ft/s ~ ± 16ft/s) |
Ακρίβεια: |
± 2,0% |
Εύρος μεγέθους σωλήνων (προαιρετικό): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
Υγρό: |
Νερό, θαλασσινό νερό, λάδι, αλκοόλ ... |
Υλικό σωλήνα: |
PVC, άνθρακα χάλυβα, ανοξείδωτο χάλυβα, χαλκός |
Προαιρετικές εξόδους: |
RS485, 4-20mA, Oct+Relay |
Διασύνδεση επικοινωνίας: |
RS485, υποστήριξη πρωτοκόλλου Modbus |
Τροφοδοσία: |
9-36V DC |
Θερμοκρασία: |
Θερμοκρασία περιβάλλοντος πομπού: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) Μέση μέτρησης μετατροπέα: 14 ℉ ~ 122 ℉ |
Υγρασία περιβάλλοντος: |
Rh 0 ~ 95% RH, μη συμπύκνωση |
Πομπός: |
Κράμα αργιλίου |
Επίδειξη: |
Ενσωματωμένη οπισθοδρόμηση OLED 128*64 Dot-Matrix οθόνες |
Ποσοστό προστασίας: |
IP54 |
Μήκος καλωδίου: |
Καλώδιο τροφοδοσίας: τυπικό μήκος 2m |

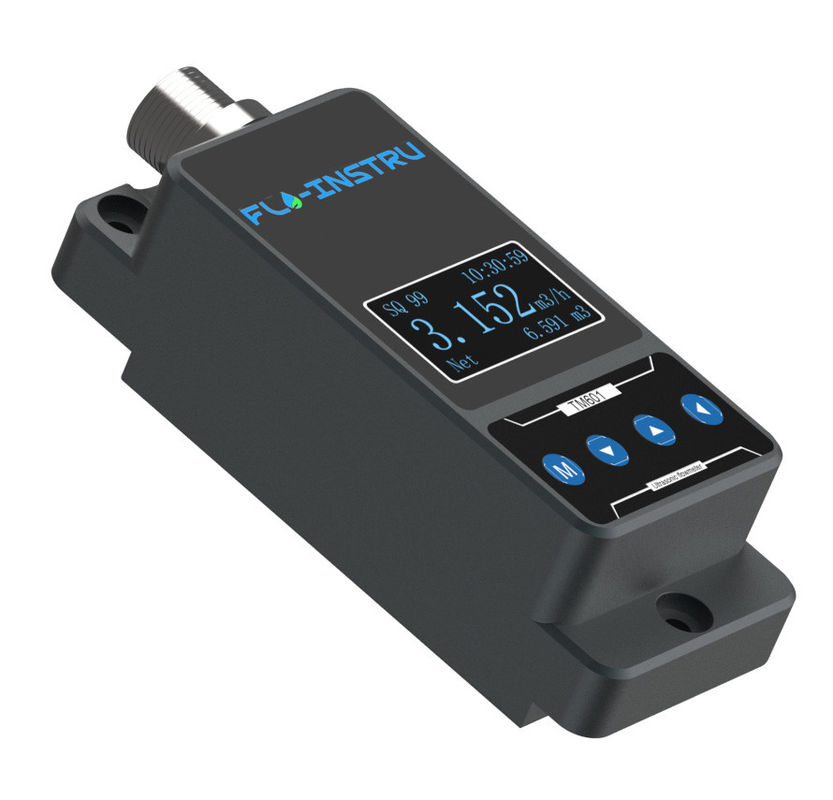

TM601 Υπερηχητικός Μετρητής Ροής για τη Βιομηχανία Καθαρισμού, Δεν Απαιτείται Τροποποίηση Σωλήνα
Ροόμετρο υπερήχων TM601 Cleaning Industry Fix με σφιγκτήρα
Μετρητές ροής υπερήχων συμπαγούς τύπου με σφιγκτήρα.
Περιγραφή προϊόντος
Το TM601 είναι ένας μετρητής ροής ειδικά σχεδιασμένος για μηχανήματα καθαρισμού με υπερήχους
1. Χρειάζεται μόνο 1 λεπτό για να ολοκληρωθεί η εγκατάσταση και να ξεκινήσει η μέτρηση
2. Δεν υπάρχουν πρόσθετες αλλαγές στον αγωγό και η εγκατάσταση και η μέτρηση μπορούν να ολοκληρωθούν σύμφωνα με τις οδηγίες λειτουργίας.
3. Μπορεί να εγκατασταθεί και να χρησιμοποιηθεί χωρίς διακοπή της παραγωγής, χωρίς καμία τροποποίηση του αγωγού και χωρίς απώλεια πίεσης
4. Οθόνη OLED (128x64px), ακόμα και σε σκοτεινό περιβάλλον έχει την καλύτερη οθόνη
5. Κατάλληλο για μια ποικιλία αγωγών: σωλήνες από ανοξείδωτο χάλυβα, σωλήνες από ανθρακούχο χάλυβα, σωλήνες χαλκού, PVC, PVDF, PPR, PPH, HDPE κ.λπ.
Όφελος & Χαρακτηριστικό
- Δεν απαιτείται τροποποίηση σωλήνα
Οι δυσκολίες που συνήθως συνδέονται με την εγκατάσταση ενός νέου μετρητή ροής υπερήχων εξαλείφονται με το απλό CLAMP-ON. Αυτός ο σχεδιασμός εξαλείφει την ανάγκη κοπής σωλήνα, διακοπής λειτουργίας του σωλήνα, διακοπή της παραγωγής, προσφορά πρόσθετου κόστους και πολλά άλλα.
- Δεν χρειάζονται ειδικά εργαλεία
Το μόνο που χρειάζεται είναι ένα μόνο κατσαβίδι με κεφαλή Phillips για να εγκαταστήσετε το TM601 με ασφάλεια σε έναν μετρημένο σωλήνα. Αυτό διασφαλίζει ότι η εύκολη και σωστή εγκατάσταση μπορεί να επιτευχθεί από οποιοδήποτε μέλος της ομάδας χωρίς την ανάγκη ειδικών εργαλείων ή εξειδικευμένων γνώσεων.
- Μεγάλη Επαγγελματική Ακρίβεια
Με βάση την αξιόπιστη ακρίβεια, το TM601 επιτρέπεται να χρησιμοποιείται τόσο για εφαρμογές γενικής ανίχνευσης όσο και για καταστάσεις που απαιτούν πιο ακριβή παρακολούθηση, γεγονός που καθιστά ευκολότερο από ποτέ τον σωστό εντοπισμό της ροής. Η ταχύτητα απόκρισης είναι μεγαλύτερη έως 0,03 m/s.
Προδιαγραφές
| Ρυθμός Ταχύτητας |
0,328 ft/s～±16ft/s (0,1m/s～±5m/s) |
| Ακρίβεια |
±2,0% |
| Μέγεθος σωλήνα |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Υγρό |
Κανονικό νερό, θαλασσινό νερό, ψύξη/ζεστό νερό, αλκοόλ.. |
| Υλικό σωλήνα |
PVC, ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα, χαλκός.… |
| Τροφοδοτικό |
9 έως 36 V DC, μέγιστο 500 mA |
| Ανακοίνωση |
Υποστήριξη πρωτοκόλλου MODBUS, RS485 |
| Αναλογική Έξοδος |
4-20mA,Μέγιστο 750Ω |
| Έξοδος συναγερμού |
Λειτουργία συναγερμού άνω και κάτω ορίου OCT (προαιρετικό) |
| Επίδειξη |
Οθόνη OLED 128*64 dot-matrix |
| Πίνακας κλειδιών |
Τέσσερα κουμπιά αφής |
| Μονάδα ροής |
Υποστήριξη επιλογής μετρικών μονάδων, κυβικά μέτρα (m³), λίτρα (l), γαλόνια ΗΠΑ (gal). |
| Μονάδα χρόνου |
/ώρα,/λεπτό, Η εργοστασιακή προεπιλεγμένη μονάδα είναι κυβικά μέτρα ανά ώρα. |
| Καθημερινός, μηνιαίος και ετήσιος αθροιστής ροής |
| Θερμοκρασία |
Περιβάλλον: 14F～+122F(-10℃～+50℃) |
| Υγρό: 14F～+122F(-10℃～+50℃) |
| Υγρασία περιβάλλοντος |
RH 0-95%, Χωρίς συμπύκνωση |
| Υλικό Στέγασης |
Κράμα αλουμινίου, κατεργασμένη με CNC επεξεργασία |
| Ποσοστό Προστασίας |
IP54 |
| Μήκος καλωδίου |
6,6 πόδια (2 μέτρα) στάνταρ |
Πίνακας αναφοράς εύρους μεγέθους σωλήνων και εύρους ροής
| DN |
OD |
Εύρος OD |
Ιντσα |
Εύρος ροής |
| DN4 |
OD9.53 |
95mm-10,5mm |
1/8" |
0,003~0,142 m³/h |
| 0,047~2,374 I/min |
| 0,013~0,627 γαλλ./λεπτό |
| DN8 |
OD12.7 |
12,4mm-13,1mm |
1/4" |
0,011~0,570 m³/h |
| 0,190~9,496 I/min |
| 0,050~2,509 γαλλ./λεπτό |
| DN10 |
OD15 |
14,5mm-15,4mm |
3/8" |
0,026~1,282 m³/h |
| 0,427~21,366 l/min |
| 0,113~5,644 gal/mir |
| DN15 |
OD20 |
16,5mm-23,0mm |
1/2" |
0,046~2,279 m/h |
| 0,760~37,984 l/min |
| 0,201-10,034 γαλλ./λεπτό |
| DN20 |
OD25 |
25,0mm-30,0mm |
3/4" |
0,103~5,128 m/h |
| 1.709~85.464 l/min |
| 0,452 ~ 22,577 γαλόνια/λεπτό |
| DN25 |
OD32 |
32,0mm-35,0mm |
1" |
0,182~9,116 m³/h |
| 3.039~151.935 l/min |
| 0,803~40,137 γαλόνια/λεπτό |
| DN32 |
OD40 |
38,0mm-45,0mm |
1-1/4" |
0,285~14,244 m³/h |
| 4.748~237.399 l/min |
| 1.254 ~ 62.714 γαλόνια/λεπτό |
| DN40 |
OD50 |
48,0mm-54,0mm |
1-1/2" |
0,410-20,511 m³/h |
| 6.837~341.854 l/min |
| 1.806 ~ 90.309 γαλλ./λεπτό |
| DN50 |
OD63 |
58,0mm-64,0mm |
2" |
0,729~36,464 m³/h |
| 12.155~607.741 l/min |
| 3.211~160549 γαλλ./μιρ |
| DN65 |
OD75 |
72,0mm-78,0mm |
2-1/2" |
1.140~56.976 m³/h |
| 18.992 ~ 949.595 I/λεπτό |
| 5.017~250.857 γαλλ./μιρ |
| DN80 |
OD90 |
80,0mm-92,0mm |
3" |
1.641~82.045 m/h |
| 27.348~1367.417 l/min |
| 7.225 ~ 361.234 gal/mir |
| DN100 |
OD110 |
108,0mm-116,0mm |
4" |
2.917~145.858 m³/h |
| 48.619~2430.963 I/λεπτό |
| 12.844 ~ 642.194 gal/min |
| DN125 |
OD140 |
132,0mm-142,0mm |
5" |
4.558~227.903 m³/h |
| 75.968~3798.380 l/min |
| 20,069~1003429 gal/min |
| DN200 |
OD220 |
218,0mm-228,0mm |
8" |
11.669~583.431 m³/h |
| 194.477 ~ 9723.852 I/λεπτό |
| 51.376~2568.778 gal/min |
