FL101 σφραγίδα για υπερηχητικό μετρητή ροής ψυχρού νερού

Name: FL101 σφραγίδα για υπερηχητικό μετρητή ροής ψυχρού νερού
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Διαπραγματεύσιμα USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Shenzhen, Κίνα

Μάρκα: Flo-Instru

Πιστοποίηση: ISO:9001, CE

Αριθμό μοντέλου: FL101

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Συσκευασία λεπτομέρειες: Συμβατική συσκευασία

Χρόνος παράδοσης: 3-5 εργάσιμες

Όροι πληρωμής: T/T

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή προϊόντων

Επισημαίνω:
                                                                                                                                                                                                                                                Ροόμετρο υπερήχων με σφιγκτήρα τροφοδοτικού 24V DC, RS485 Διασύνδεση επικοινωνίας Μετρητής ροής υπερήχων σε γραμμή, ±1


Τροφοδοτικό:	24V DC	Διεπαφή επικοινωνίας:	RS485, υποστήριξη πρωτόκολλου Modbus RTU
Εύρος ροής:	0.1m/s ~ 10m/s	Ακρίβεια:	±1,0%
Εύρος διαμέτρου σωλήνα:	ΟΔ20,ΟΔ25,ΟΔ32,ΟΔ40	Επίδειξη:	Περιστροφή 360° LCD 1,54'' 240*240 IPS

Τροφοδοτικό:	24V DC
Διεπαφή επικοινωνίας:	RS485, υποστήριξη πρωτόκολλου Modbus RTU
Εύρος ροής:	0.1m/s ~ 10m/s
Ακρίβεια:	±1,0%
Εύρος διαμέτρου σωλήνα:	ΟΔ20,ΟΔ25,ΟΔ32,ΟΔ40
Επίδειξη:	Περιστροφή 360° LCD 1,54'' 240*240 IPS

FL101 σφραγίδα για υπερηχητικό μετρητή ροής ψυχρού νερού

FL101 Μετρητής Ροής Υπερήχων με Σφιγκτήρα για Ψυχρό Νερό

Επισκόπηση Προϊόντος

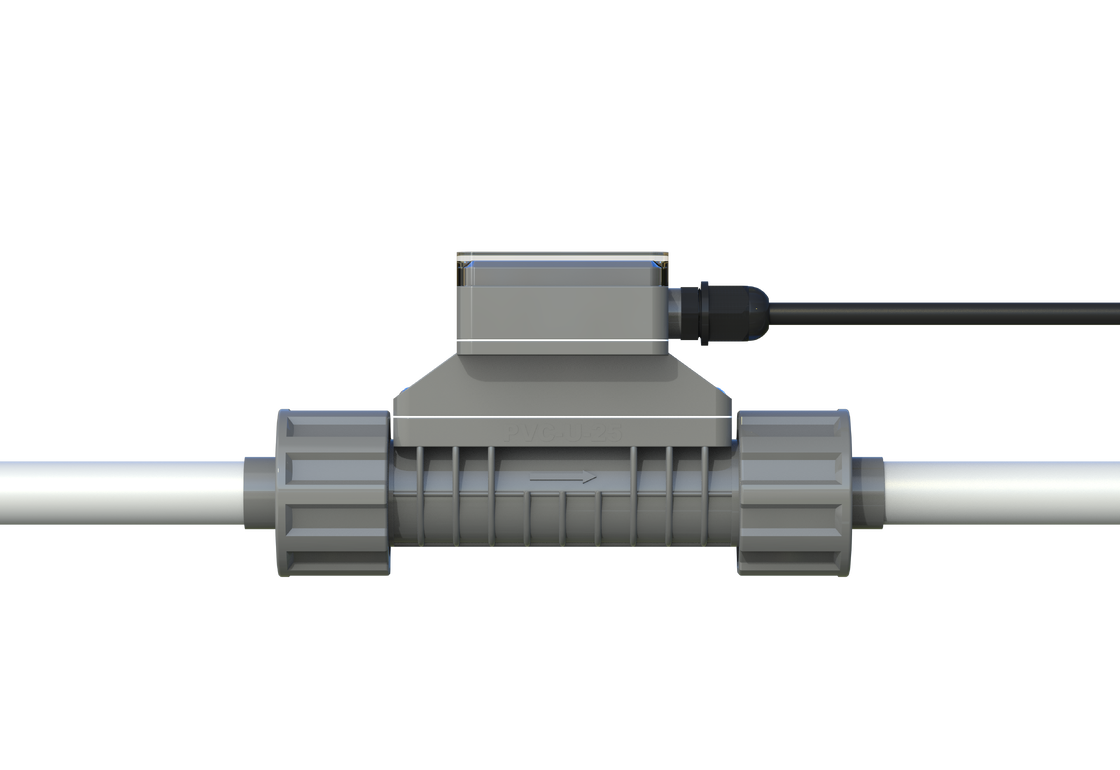

FL101 Ενσωματωμένος Μετρητής Ροής Υπερήχων

Το FL101 έχει σχεδιαστεί ειδικά για τη μέτρηση της ροής διαφόρων υγρών σε σωληνώσεις, επιτρέποντας τη μέτρηση ροής σε πραγματικό χρόνο στις παραγωγικές διαδικασίες. Το όργανο εξάγει ψηφιακά σήματα, αναλογικά σήματα και άλλα για να διευκολύνει τη μέτρηση και τον έλεγχο των παραγωγικών διαδικασιών.

Με τις απαιτήσεις αναβάθμισης της βιομηχανίας, τα όργανα χρειάζονται πλούσιες εξόδους για την επίτευξη αυτοματισμού. Οι παραδοσιακοί μετρητές ροής συχνά έχουν περιορισμένες εξόδους που δεν μπορούν να καλύψουν τις ανάγκες του χώρου και απαιτούν αντικατάσταση στις αρχικές θέσεις. Η Flo-Instruments έχει εισαγάγει έναν ενσωματωμένο μετρητή ροής με σχεδιασμό πλήρους ευθείας σωλήνα χωρίς απώλεια πίεσης, σύνδεση διπλής ένωσης και απλή εγκατάσταση.

Βασικά Οφέλη

Προηγμένη Τεχνολογία Μέτρησης

Ενσωματωμένο προηγμένο τσιπ μέτρησης με ανάλυση χρόνου έως 20ps

Οθόνη OLED τεσσάρων γραμμών
Ημερομηνία/σήμα/στιγμιαία/συσσωρευμένα δεδομένα
Σαφής ορατότητα σε συνθήκες χαμηλού φωτισμού και αμυδρού φωτισμού

Φιλικό προς τον Χρήστη Περιβάλλον

Καινοτόμος μέθοδος μενού με αναπτυσσόμενη λίστα

Τέσσερα κουμπιά αφής για εύκολη ρύθμιση
Απλοποιημένη/Παραδοσιακή/Αγγλική εναλλαγή γλώσσας

Στιβαρή Κατασκευή

Βαθμός προστασίας IP66
Δομή χύτευσης με έγχυση
Σύνδεση διπλής ένωσης για εύκολη και αξιόπιστη εγκατάσταση

Διαστάσεις Προϊόντος

Μοντέλο	Ονομαστική Διάμετρος Σωλήνα	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Μονάδα: mm

Σημείωση:"L" είναι το μήκος του τμήματος σωλήνα που κόβεται κατά την εγκατάσταση. "D" είναι η εξωτερική διάμετρος του εγκατεστημένου τμήματος σωλήνα.

Συμβατά Μέσα

Από την εισαγωγή του στην αγορά, αυτό το προϊόν έχει χρησιμοποιηθεί ευρέως στη βιομηχανία εξοπλισμού καθαρισμού. Λόγω της απλής εγκατάστασης και λειτουργίας του, μαζί με την αξιόπιστη απόδοση μέτρησης, έχει προωθηθεί συνεχώς σε νέες βιομηχανίες.

Κύριες βιομηχανίες: ημιαγωγοί, τρόφιμα, φάρμακα, πόσιμο νερό, απορρυπαντικά, εκτύπωση και βαφή, χημικά προϊόντα, κ.λπ.

Παραδείγματα Μετρούμενων Μέσων:

Αραιό θειικό οξύ
Οινόπνευμα
Υδρογονάνθρακας
Αλκοόλη
Χλωριούχο νάτριο
Ανθρακικό νάτριο
Τριαιθυλαμίνη
Αιθυλενοδιαμίνη
Οξείδιο προπυλενίου κ.λπ.

Καθώς η αγορά επεκτείνεται, συνεχίζουμε να ανακαλύπτουμε περισσότερα μετρήσιμα μέσα. Ενθαρρύνουμε τους χρήστες να μοιράζονται επιπλέον εφαρμογές για να μας βοηθήσουν να εμπλουτίζουμε και να βελτιώνουμε συνεχώς τα προϊόντα μας.

Προσδιορισμός Μετρήσιμων Μέσων:

Η ροή του μέσου στον σωλήνα είναι σταθερή
Η πίεση διατηρείται στα 0.3MPa
Δεν θα δημιουργηθούν φυσαλίδες (σπηλαίωση) λόγω ροής

Έχουν μετρηθεί πολλά περισσότερα μέσα - καλώς ήρθατε να συμβουλευτείτε για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Όνομα Προϊόντος	FL101 Ενσωματωμένος Μετρητής Ροής Υπερήχων
Ακρίβεια	±1.0% (0.3m/s~5.0m/s)
Ταχύτητα Ροής	0.1m/s~10.0m/s
Γραμμικότητα	±1.0% (0.3m/s-5.0m/s)
Επαναληψιμότητα	0.40%
Χρόνος Απόκρισης	500ms
Οθόνη	1.54'' 240*240 IPS LCD 360° περιστροφή (για εύκολη ανάγνωση)
Γλώσσα Μενού	Απλοποιημένα Κινέζικα/Παραδοσιακά Κινέζικα/Αγγλικά
Μονάδα Εμφάνισης	Υποστηρίζει επιλογή μετρικών και αυτοκρατορικών μονάδων, m³/h, LPM, ml/min, GPM, LPH, η προεπιλεγμένη μονάδα εργοστασίου είναι LPM
Δεδομένα Εμφάνισης	Στιγμιαία ροή, στιγμιαία ταχύτητα ροής, καθαρός συσσωρευμένος όγκος, μεμονωμένος συσσωρευμένος όγκος, ημερήσια μέγιστη τιμή, ημερήσια ελάχιστη τιμή, ημερήσιος/μηνιαίος/ετήσιος συσσωρευμένος όγκος
Συσσωρευτής	Συσσωρευτής ροής 7 ψηφίων
Συσσωρευμένα Δεδομένα	10 χρόνια 64 μήνες 64 ημέρες
Κουμπί Λειτουργίας	Τέσσερα κουμπιά αφής
Μπαταρία Ημερολογίου	CR1220
Τροφοδοσία	24VDC@3W
Αναλογική Έξοδος	4-20mA, μέγιστο φορτίο 600Ω
Διεπαφή Επικοινωνίας	RS485, υποστηρίζει πρωτόκολλο ModBus RTU
Έξοδος Ρελέ	(Προαιρετικό) 30VDC@1A, συχνότητα μεταγωγής μικρότερη από 2Hz
Μέσα	Νερό, διαλύματα, χημικά αντιδραστήρια (ακαθαρσίες ≤ 4%), κ.λπ.
Επίπεδο Προστασίας	IP66
Μέθοδος Εγκατάστασης	Τα τμήματα σωλήνων είναι ενσωματωμένα και οι σωλήνες PVC-U συνδέονται με ενώσεις (συνδέσμους ολίσθησης)
Μέγεθος Σωλήνα	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1¼")
Υλικό Τμήματος Σωλήνα	UPVC
Θερμοκρασία Μέσου	0°C-60°C
Θερμοκρασία Λειτουργίας	-10°C-50°C
Υγρασία Περιβάλλοντος	Σχετική υγρασία 0%-95%, χωρίς συμπύκνωση
Εφαρμόσιμο Ιξώδες	<300CST (mm²/s)
Μήκος Καλωδίου	Τυπικό: 2m(6.6ft). Μπορεί να επιμηκυνθεί έως 20m(66ft)

Οδηγός Εγκατάστασης

Βήμα 1: Κοπή του Σωλήνα

Σύμφωνα με τις απαιτήσεις επιλογής του σημείου εγκατάστασης, κόψτε ένα τμήμα του σωλήνα στην τοποθεσία εγκατάστασης.

Βήμα 2: Εισαγωγή των Παξιμαδιών στον Σωλήνα

Ξεβιδώστε τα δύο παξιμάδια από τον μετρητή και εισάγετέ τα στον σωλήνα.

Βήμα 3: Κόλληση των Συνδέσμων Σωλήνα

Εφαρμόστε κόλλα PVC στους δύο συνδέσμους σωλήνα στο όργανο και εισάγετέ τους στους σωλήνες.

Βήμα 4: Εγκατάσταση του Μετρητή Ροής

Τοποθετήστε τον μετρητή στη μέση και σφίξτε το παξιμάδι για να ολοκληρώσετε την εγκατάσταση. Δώστε προσοχή στην κατεύθυνση της ροής κατά την εγκατάσταση.

Βήμα 5: Ενεργοποίηση και Λειτουργία

Συνδέστε το άλλο άκρο του καλωδίου σε τροφοδοτικό 24V DC, ενεργοποιήστε και παρατηρήστε.

Συσκευασία & Αξεσουάρ

Πληροφορίες Παραγγελίας

FL101	Κωδικός	Εύρος Μεγέθους Σωλήνα [DN & Ίντσα & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Κωδικός	Τρόπος Εξόδου
1	4-20mA, RS485, Ρελέ

Κωδικός	Μήκος Καλωδίου
L	6.6ft(2m)(Αν δεν υπάρχει επιλογή, θα είναι η προεπιλογή)
L+	Κατόπιν αιτήματος άλλα μήκη

Παράδειγμα Πλήρων Πληροφοριών Παραγγελίας: FL101 | A | 1 | L
