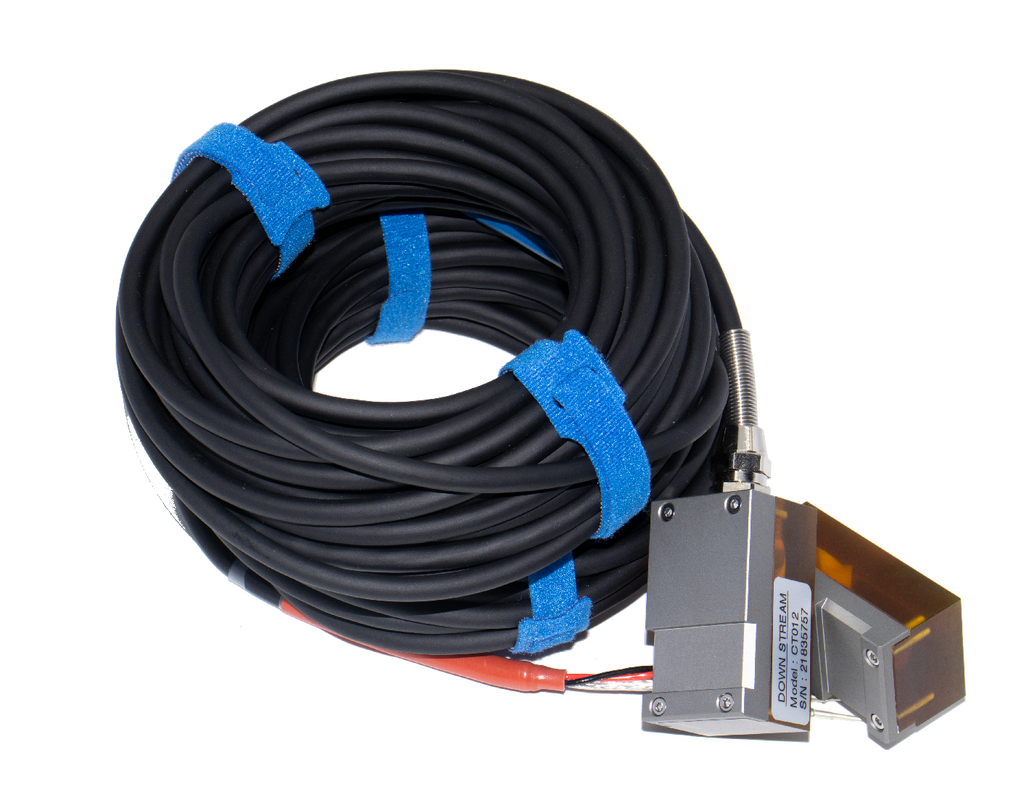

ST502 κλιπ σε υπερηχητικό μετρητή ροής ζεστό νερό

Name: ST502 κλιπ σε υπερηχητικό μετρητή ροής ζεστό νερό
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Διαπραγματεύσιμα USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: ΣΕΝΤΖΕΝ

Μάρκα: Flo-Instru

Πιστοποίηση: CE; ISO9001

Αριθμό μοντέλου: ST502

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Συσκευασία λεπτομέρειες: Συμβατική συσκευασία

Χρόνος παράδοσης: 3-5 εργάσιμες

Όροι πληρωμής: T/T

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή προϊόντων

Επισημαίνω:
                                                                                                                                                                                                                                                Μετρητής ροής υπερήχων DN25-DN5000 Pipe Size, Μετρητής ροής με σφιγκτήρα τροφοδοσίας 24V DC, 0.15% Repeatability ST502 Flow Meter


Παραγωγή:	4-20mA, OCT Pulse έξοδος, έξοδος ρελέ, RS-232 / RS-485, RTD Temp. εισαγωγή	Τροφοδοτικό:	24V DC
Μέγεθος σωλήνα:	DN25-DN5000	Θερμοκρασία μορφοτροπέων:	-40℉ ~ +140℉ (-40℃~+60℃)
Επαναληψιμότητα:	0,15%	εύρος ταχύτητας:	0,03 ~±40ft/s (0,01~±12m/s)

Παραγωγή:	4-20mA, OCT Pulse έξοδος, έξοδος ρελέ, RS-232 / RS-485, RTD Temp. εισαγωγή
Τροφοδοτικό:	24V DC
Μέγεθος σωλήνα:	DN25-DN5000
Θερμοκρασία μορφοτροπέων:	-40℉ ~ +140℉ (-40℃~+60℃)
Επαναληψιμότητα:	0,15%
εύρος ταχύτητας:	0,03 ~±40ft/s (0,01~±12m/s)

ST502 κλιπ σε υπερηχητικό μετρητή ροής ζεστό νερό

ST502 Ενσωματωμένος Υπερηχητικός Μετρητής Ροής για Ζεστό Νερό

Επισκόπηση Προϊόντος

Ο Υπερηχητικός Μετρητής Ροής ST502 χρησιμοποιεί μεθόδους χρόνου διέλευσης για τη μέτρηση της ροής υγρών σε βιομηχανικά συστήματα, παρέχοντας δεδομένα ροής υψηλής ακρίβειας μέσω ενσωματωμένων μετατροπέων που δεν έρχονται σε επαφή με το ρευστό.

Βασικά Χαρακτηριστικά

Μετρά την πραγματική ροή και τη συνολική κατανάλωση διαφόρων υγρών
Επεξεργασία CNC με τεχνολογία μαγνητικού ανοιχτού καλύμματος
Προσαρμοστικοί αλγόριθμοι επεξεργασίας σήματος για δύσκολες συνθήκες ροής
Ευανάγνωστη οθόνη LCD με λειτουργία συναγερμού και εύκολη λειτουργία
Αμφίδρομη μέτρηση ροής χρησιμοποιώντας τεχνολογία υπερήχων χρόνου διέλευσης
Ενσωματωμένη κάρτα SD 2G για ανάλυση ιστορικών δεδομένων ροής
Απλό σύστημα μενού για γρήγορη διαμόρφωση

Αρχή Μέτρησης - Τεχνολογία TVT

Η τεχνολογία TVT (Transit-Time Vortex) συνδυάζει υπερήχους χρόνου διέλευσης με το φαινόμενο της αποκοπής δίνης, προσφέροντας απαράμιλλη ακρίβεια και ευελιξία στη μέτρηση ροής με υπερήχους.

Η συσκευή χρησιμοποιεί υπερηχητικούς μετατροπείς εγκατεστημένους στο εξωτερικό του σωλήνα. Ένας μετατροπέας στέλνει παλμούς προς τα κάτω με τη ροή, ενώ ο άλλος στέλνει προς τα πάνω αντίθετα στη ροή. Η διαφορά χρόνου μεταξύ των σημάτων είναι ανάλογη με την ταχύτητα ροής.

Προδιαγραφές Απόδοσης

Παράμετρος	Προδιαγραφή
Εύρος Ταχύτητας	0.03 ~ ±40ft/s (0.01 ~ ±12m/s)
Ακρίβεια	±0.5%
Μέγεθος Σωλήνα	1"~200" (25mm~5000mm)
Επαναληψιμότητα	0.15% της μετρούμενης τιμής
Γραμμικότητα	±1.0%
Συμβατότητα Ρευστών	Νερό, Θαλασσινό νερό, Λάδι, Αλκοόλ...
Υλικό Σωλήνα	PVC, ανοξείδωτος χάλυβας, ανθρακούχος χάλυβας, χαλκός...

Προδιαγραφές Λειτουργίας

Χαρακτηριστικό	Προδιαγραφή
Επικοινωνία	ModBus RS485
Αναλογική Έξοδος	4~20mA, μέγιστο φορτίο 750Ω
Έξοδος Παλμού	0~9999Hz, OCT
Έξοδος Ρελέ	μέγιστο 1Hz (1A@125V AC ή 2A@30V DC)
Τροφοδοσία	24V DC/1A μέγιστο
Εύρος Θερμοκρασίας	-40°F~140°F (-40°C~60°C)
Υγρασία	Έως 99% RH, χωρίς συμπύκνωση

Διαστάσεις Προϊόντος

Πομπός

Κανονικός Μετατροπέας

Μετατροπέας Υψηλής Θερμοκρασίας

Μετατροπέας Υπερυψηλής Θερμοκρασίας

Οθόνη Προϊόντος

Λειτουργίες Επικοινωνίας & Εξόδου

Το ST502 προσφέρει πολλαπλές επιλογές επικοινωνίας και εξόδου για απρόσκοπτη ενσωμάτωση σε βιομηχανικά συστήματα ελέγχου, επιτρέποντας την απόκτηση δεδομένων σε πραγματικό χρόνο και την απομακρυσμένη παρακολούθηση.

Σύνοψη Δυνατοτήτων Εξόδου

Τύπος Εξόδου	Λειτουργία	Παραδείγματα Εφαρμογής
RS485 (Modbus)	Ψηφιακή επικοινωνία	Απομακρυσμένη παρακολούθηση, SCADA, ενσωμάτωση συστήματος
4-20mA	Αναλογική είσοδος/έξοδος	Είσοδος PLC, ανάδραση διεργασίας, συστήματα DCS
OCT Παλμός	Έξοδος συνολικής ροής	Ελεγκτές παρτίδων, μετρητές ενέργειας, καταγραφείς ροής
Ρελέ	Έξοδος συναγερμού/ελέγχου	Ενεργοποίηση συναγερμών, βαλβίδες/αντλίες ελέγχου, προστασία ασφαλείας ροής

Διάγραμμα Καλωδίωσης

Μέθοδοι Εγκατάστασης

Μέθοδος V

Η τυπική μέθοδος παρέχει ακριβείς μετρήσεις για διαμέτρους σωλήνων από 25mm έως 400mm (1"~16"). Απαιτεί σωστή εγκατάσταση του μετατροπέα στο κέντρο του σωλήνα με ίση απόσταση.

Μέθοδος Z

Χρησιμοποιεί απευθείας μεταδιδόμενα σήματα με λιγότερη εξασθένηση. Κατάλληλη για διαμέτρους σωλήνων από 100mm έως 3000mm (4"~120").

Μέθοδος N

Τα ηχητικά κύματα διασχίζουν το ρευστό δύο φορές και αναπηδούν τρεις φορές στα τοιχώματα του σωλήνα. Κατάλληλη για μικρές διαμέτρους σωλήνων, βελτιώνοντας την ακρίβεια επεκτείνοντας την απόσταση διέλευσης.

Μέθοδος W

Τα ηχητικά κύματα διασχίζουν το ρευστό τέσσερις φορές και αναπηδούν τέσσερις φορές στα τοιχώματα του σωλήνα. Κατάλληλη για πολύ μικρούς σωλήνες (διαμέτρους μικρότερους από 50mm, 2").
