ST502 σφιγκτήρας στο μετρητή ροής για λάδι

Name: ST502 σφιγκτήρας στο μετρητή ροής για λάδι
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Διαπραγματεύσιμα USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: ΣΕΝΤΖΕΝ

Μάρκα: Flo-Instru

Πιστοποίηση: CE; ISO9001

Αριθμό μοντέλου: ST502

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Συσκευασία λεπτομέρειες: Συμβατική συσκευασία

Χρόνος παράδοσης: 3-5 εργάσιμες

Όροι πληρωμής: T/T

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή προϊόντων

Επισημαίνω:
                                                                                                                                                                                                                                                Τροφοδοτικό 24V DC Ροόμετρο υπερήχων, Ροόμετρο με σφιγκτήρα μεγέθους σωλήνα DN25-DN5000, 0.15% Repeatability ST502 Flowmeter


Παραγωγή:	4-20mA, OCT Pulse έξοδος, έξοδος ρελέ, RS-232 / RS-485, RTD Temp. εισαγωγή	Μέγεθος σωλήνα:	DN25-DN5000
Θερμοκρασία μορφοτροπέων:	-40℉ ~ +140℉ (-40℃~+60℃)	Τροφοδοτικό:	24V DC
Επαναληψιμότητα:	0,15%	εύρος ταχύτητας:	0,03 ~±40ft/s (0,01~±12m/s)

Παραγωγή:	4-20mA, OCT Pulse έξοδος, έξοδος ρελέ, RS-232 / RS-485, RTD Temp. εισαγωγή
Μέγεθος σωλήνα:	DN25-DN5000
Θερμοκρασία μορφοτροπέων:	-40℉ ~ +140℉ (-40℃~+60℃)
Τροφοδοτικό:	24V DC
Επαναληψιμότητα:	0,15%
εύρος ταχύτητας:	0,03 ~±40ft/s (0,01~±12m/s)

ST502 σφιγκτήρας στο μετρητή ροής για λάδι

ST502 Μετρητής ροής για πετρέλαιο

Επισκόπηση του προϊόντος

Το υπερηχητικό μέτρο ροής ST502 χρησιμοποιεί μεθόδους διαμετακόμισης χρόνου για τη μέτρηση της ροής υγρού σε βιομηχανικά συστήματα, παρέχοντας υψηλής ακρίβειας δεδομένα ροής μέσω μετατροπέων που συνδέονται με τη σφραγίδα και δεν έρχονται ποτέ σε επαφή με το υγρό.

Βασικά χαρακτηριστικά

Μέτρα πραγματικής ροής και συνολικής κατανάλωσης διαφόρων υγρών
Εργαλεία CNC με τεχνολογία μαγνητικού ανοικτού κάλυψης
Προσαρμοστικοί αλγόριθμοι επεξεργασίας σήματος για δύσκολες συνθήκες ροής
Καθαρή οθόνη LCD με λειτουργία συναγερμού και εύκολη λειτουργία
Διορθωτικές μετρήσεις ροής με τη χρήση υπερηχητικής τεχνολογίας διαμετακόμισης
Ενσωματωμένη κάρτα SD 2G για την ανάλυση δεδομένων ιστορικής ροής
Απλό σύστημα μενού για γρήγορη ρύθμιση

Αρχή μέτρησης - Τεχνολογία TVT

Η τεχνολογία TVT (Transit-Time Vortex) συνδυάζει τα υπερηχητικά του χρόνου διέλευσης με το φαινόμενο της αποβολής της δίνης, παρέχοντας απαράμιλλη ακρίβεια και ευελιξία στη μέτρηση της υπερηχητικής ροής.

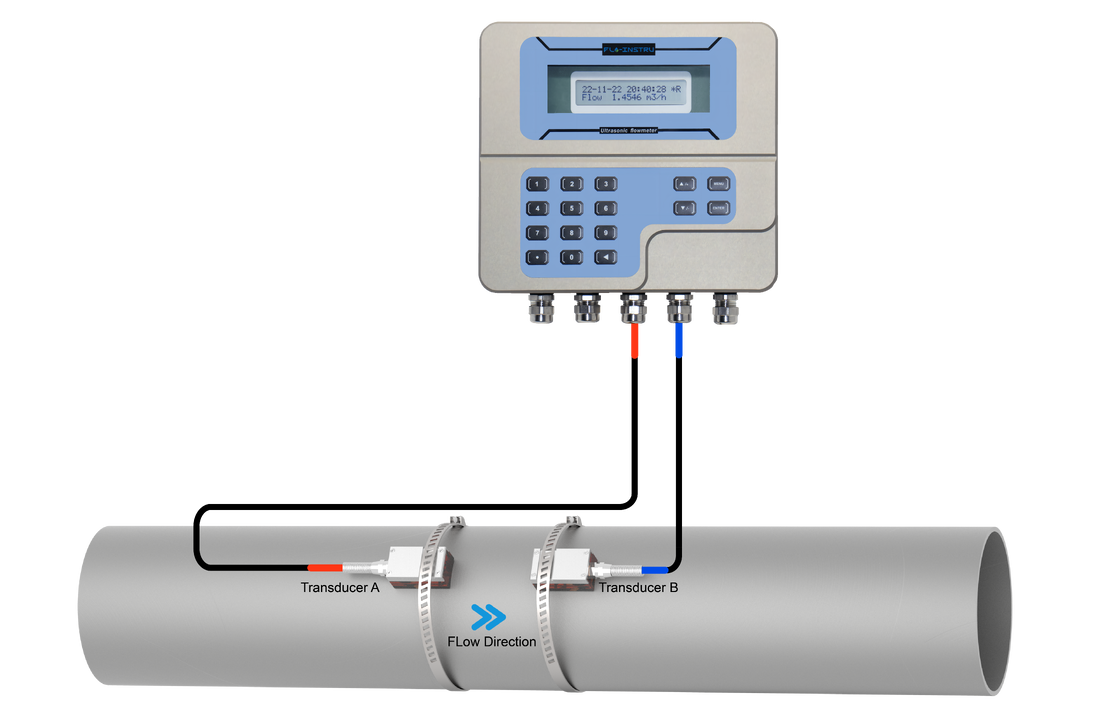

Η συσκευή χρησιμοποιεί υπερηχητικούς μετασχηματιστές εγκατεστημένους στο εξωτερικό του σωλήνα.Η χρονική διαφορά μεταξύ των σημάτων είναι ανάλογη με την ταχύτητα ροής.

Προδιαγραφές απόδοσης

Παράμετρος	Προδιαγραφές
Πεδίο ταχύτητας	00,03 ~ ± 40ft/s (0,01 ~ ± 12m/s)
Ακριβότητα	±0,5%
Μέγεθος σωλήνα	"~ 200" (25 mm ~ 5000 mm)
Επαναληψιμότητα	0.15% της μετρούμενης αξίας
Γραμμικότητα	±1,0%
Συμφωνία υγρών	Νερό, θαλάσσιο νερό, πετρέλαιο, αλκοόλ...
Υλικό σωλήνων	PVC, ανοξείδωτο χάλυβα, χάλυβα άνθρακα, χαλκό...

Προδιαγραφές λειτουργίας

Ειδικότητα	Προδιαγραφές
Επικοινωνία	ModBus RS485
Αναλογική έξοδος	4~20mA, μέγιστο φορτίο 750Ω
Εκτόξευση παλμού	0~9999Hz, OCT
Έξοδος αναμεταδόχου	μέγιστο 1Hz (1A@125V AC ή 2A@30V DC)
Ηλεκτρική τροφοδοσία	24V DC/1A μέγιστο
Περιοχή θερμοκρασίας	-40°F~140°F (-40°C~60°C)
Η υγρασία	Μέχρι 99% RH, μη συμπυκνωτικό

Μέγεθος προϊόντος

Μεταδότης

Κανονικός μετασχηματιστής

Μετατροπέας υψηλής θερμοκρασίας

Μετατροπέας υπερυψωμένης θερμοκρασίας

Εμφάνιση προϊόντος

Λειτουργίες επικοινωνίας και εξόδου

Το ST502 προσφέρει πολλαπλές επιλογές επικοινωνίας και εξόδου για απρόσκοπτη ενσωμάτωση σε βιομηχανικά συστήματα ελέγχου, επιτρέποντας την απόκτηση δεδομένων σε πραγματικό χρόνο και την απομακρυσμένη παρακολούθηση.

Σύνοψη των δυνατοτήτων παραγωγής

Τύπος εξόδου	Λειτουργία	Παραδείγματα εφαρμογής
RS485 (Modbus)	Ψηφιακή επικοινωνία	Απομακρυσμένη παρακολούθηση, SCADA, ολοκλήρωση συστημάτων
4-20mA	Αναλογική είσοδος/έξοδος	Εισαγωγή PLC, ανατροφοδότηση διαδικασίας, συστήματα DCS
ΥΧΕ Παλμός	Αποτέλεσμα συνολικής συγκέντρωσης ροών	Ελεγκτές παρτίδων, μετρητές ενέργειας, καταγραφείς ροής
Ρέλε	Έξοδος συναγερμού/ελέγχου	Προειδοποιήσεις ενεργοποίησης, βαλβίδες ελέγχου/πρυσταστικές αντλίες, προστασία ασφάλειας ροής

Διάγραμμα καλωδίωσης

Μέθοδοι εγκατάστασης

Μέθοδος V Η τυποποιημένη μέθοδος που παρέχει ακριβείς μετρήσεις για διαμέτρους σωλήνα 25 mm έως 400 mm (1" ~ 16"). Απαιτεί τη σωστή εγκατάσταση μετατροπέα στην κεντρική γραμμή του σωλήνα με ίση απόσταση.
Μέθοδος Z Χρησιμοποιεί σήματα απευθείας μετάδοσης με λιγότερη εξασθένιση.
Μέθοδος N Τα ηχητικά κύματα διασχίζουν το υγρό δύο φορές και αναπηδούν τρεις φορές από τους τοίχους των σωλήνων.
Μέθοδος W Τα ηχητικά κύματα διασχίζουν το υγρό τέσσερις φορές και αναπηδούν τέσσερις φορές από τους τοίχους των σωλήνων.
