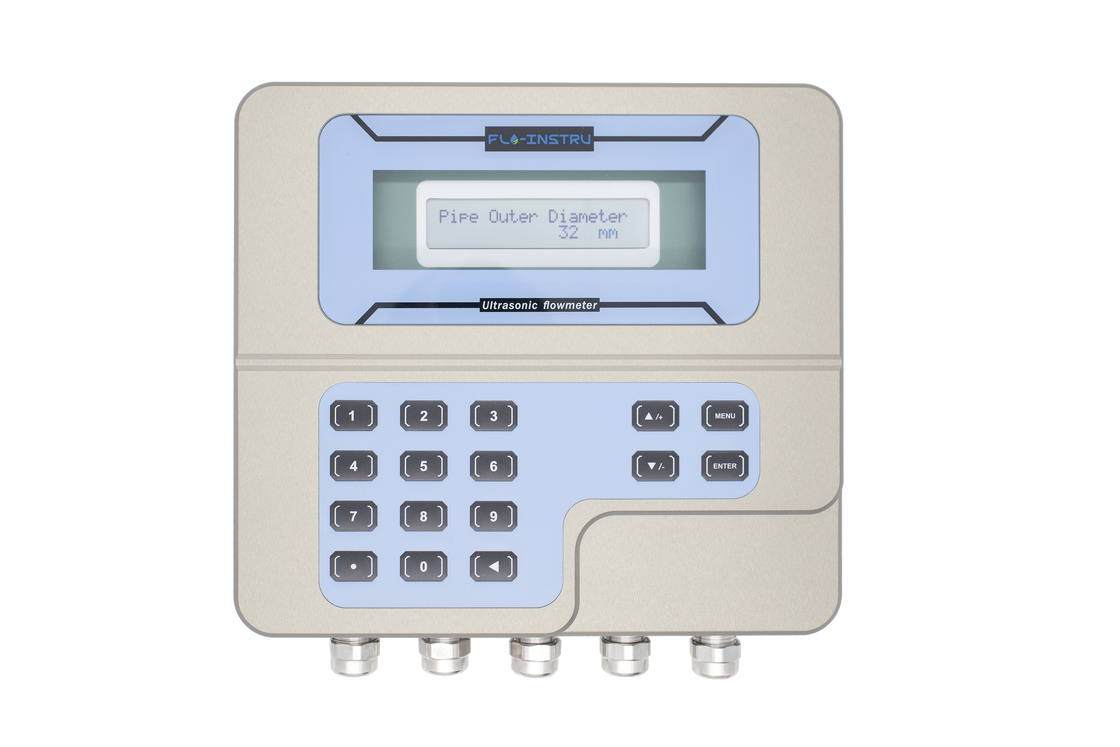

Μετρητής ροής υπερήχων εισαγωγής ST502 με ακρίβεια ±0,5% για μεγέθη σωλήνων DN25-DN5000 και τροφοδοσία 24V DC

Το υπερηχητικό μετρητή ροής τύπου εισαγωγής ST502 χρησιμοποιεί προηγμένη ψηφιακή τεχνολογία επεξεργασίας σήματος για να επιτύχει ±0.5% μέτρηση ροής υψηλής ακρίβειας σε ένα ευρύ φάσμα μεγεθών σωλήνων και εφαρμογές καθαρών υγρώνΣχεδιασμένο με ένα ισχυρό ανιχνευτή εισαγωγής βιομηχανικής κλάσης, το ST502 παρέχει ισχυρή υπερηχητική σύνδεση απευθείας μέσα στο ρεύμα ροής, εξασφαλίζοντας εξαιρετική δύναμη σήματος, μακροχρόνια σταθερότητα,και αξιόπιστη απόδοση.

Ένα σαφές, διαισθητικό περιβάλλον χρήσης και σύστημα μενού επιτρέπουν εύκολη ρύθμιση και λειτουργία.το σχέδιο εισαγωγής τοποθετεί τους υπερηχητικούς μετασχηματιστές απευθείας μέσα στο σωλήνα, επιτρέποντας μεγαλύτερη διείσδυση σήματος και βελτιωμένη σταθερότητα, ιδιαίτερα ευεργετική για αγωγούς μεγάλης διάμετρου, περίπλοκες συνθήκες διαδικασίας,ή εφαρμογές που απαιτούν πολύ αξιόπιστες και επαναληπτές μετρήσεις.

Σχεδιασμένο για ευελιξία, το ST502 είναι ιδανικό για συστήματα διανομής νερού, κύκλους ψύξης, υγρά βιομηχανικών διεργασιών, παρακολούθηση ενέργειας και εφαρμογές HVAC.σταθερή απόδοση, και η ανθεκτική κατασκευή το καθιστά μια αξιόπιστη λύση για μακροπρόθεσμη παρακολούθηση ροής και κρίσιμες εργασίες μέτρησης.

• Μετρά την πραγματική ροή και τη συνολική κατανάλωση διαφόρων υγρών
• Εργαστική διαδικασία CNC, τεχνολογία ανοικτού μαγνητικού καλύμματος χωρίς βίδες
• Οι προσαρμοστικοί αλγόριθμοι επεξεργασίας σήματος βελτιστοποιούν τις επιδόσεις, εξασφαλίζοντας ακριβείς μετρήσεις ακόμη και σε δύσκολες συνθήκες ροής
• Διαφανής διεπαφή οθόνης και οθόνη LCD με λειτουργία συναγερμού, εύκολη στη λειτουργία και στην αποδιορθώση
• Χρησιμοποιήστε την υπερηχητική τεχνολογία διαμετακόμισης χρόνου για να πραγματοποιήσετε διμερή μέτρηση ροής με ακριβή μέτρηση του χρόνου που απαιτείται για τα υπερηχητικά σήματα να μεταδοθούν άνω και κατωτέρω
• Ενσωματωμένες κάρτες SD 2G και δυνατότητες αποθήκευσης για την ανάλυση ιστορικών δεδομένων ροής για βελτιστοποίηση του συστήματος
• Ενσωματωμένο πληκτρολόγιο και απλό σύστημα μενού για γρήγορη και εύκολη επιλογή διάμετρου σωλήνα, υλικού σωλήνα, τύπου υγρού και μονάδες μέτρησης

Το ST502 είναι ένα ολοκαίνουργιο προϊόν υψηλής τεχνολογίας κατασκευασμένο από υλικό κράματος αλουμινίου χρησιμοποιώντας μεθόδους επεξεργασίας CNC.Χρησιμοποιεί την κορυφαία τεχνολογία πλήρους σφράγισης και απορρόφησης σιδήρου, χωρίς βίδα.Αυτό το βολικό σχεδιασμό πραγματικά συνειδητοποιεί το "ένα δευτερόλεπτο άνοιγμα".

Το υπερηχητικό μετρητή ροής Transit-Time (TVT) είναι μια εξαιρετικά αξιόπιστη τεχνολογία μέτρησης ροής που χρησιμοποιείται ευρέως για καθαρά υγρά.το μέτρο τύπου εισαγωγής τοποθετεί τους υπερηχητικούς μετασχηματιστές απευθείας στο τοίχωμα του σωλήνα έτσι ώστε να έρθουν σε επαφή με το υγρόΑυτό εξασφαλίζει ισχυρή υπερηχητική μετάδοση, εξαιρετική ποιότητα σήματος και σταθερή μακροπρόθεσμη απόδοση, ειδικά σε μεγάλους ή παχιάς τοιχογραφίας σωλήνες.

Σε ένα μέτρο ροής TVT τύπου εισαγωγής, δύο υπερήχων μετατροπείς εισάγονται στο τοίχωμα του σωλήνα.ενώ η άλλη μεταδίδει άνω (T_up) ενάντια στη ροήΕπειδή το ρευστό που ρέει επιταχύνει το σήμα προς τα κάτω και επιβραδύνει το σήμα προς τα πάνω, η διαφορά χρόνου (Δt = T_up - T_down) είναι ανάλογη με την ταχύτητα ροής.

Διάγραμμα των λειτουργιών επικοινωνίας και εξόδου

Το σταθερό υπερηχητικό μετρητή ροής ST502 είναι εξοπλισμένο με πολλαπλές επιλογές επικοινωνίας και εξόδου για να εξασφαλίσει την απρόσκοπτη ενσωμάτωση σε διάφορα βιομηχανικά συστήματα ελέγχου.Οι εκδόσεις αυτές επιτρέπουν την απόκτηση δεδομένων σε πραγματικό χρόνο, απομακρυσμένη παρακολούθηση και έλεγχο των σχετικών με την ροή διαδικασιών.

Σύνδεσεις εξόδου και διεπαφή
