ST505 Υπερηχητικός Μετρητής Ροής Τοίχου για Εύκολη Λειτουργία και Διόρθωση

Σταθερός Υπερηχητικός Παρακολούθησης Ροής ST505

Ενσωματώστε το στο σύστημα διαχείρισής σας για να παρέχετε υπηρεσίες απομακρυσμένης μέτρησης.

Πληροφορίες Προϊόντος

Ο υπερηχητικός μετρητής ροής ST505 χρησιμοποιεί την πιο αξιόπιστη τεχνολογία ψηφιακής επεξεργασίας σήματος, μεταδίδοντας τη μέτρηση ροής για ένα ευρύ φάσμα υγρών και μεγεθών σωλήνων με υψηλή ακρίβεια και αξιοπιστία. Συνδυάζοντας τον εξαιρετικό μετατροπέα απόδοσης με υλικό υψηλότερου βιομηχανικού επιπέδου, τα Flo-Instruments μπορούν να λειτουργούν για μεγάλο χρονικό διάστημα χωρίς καμία ανησυχία.


Οι σαφείς επιλογές εμφάνισης μενού καθιστούν τη χρήση των οργάνων πολύ βολική. Οι σφιγκτήρες μετατροπέων κάνουν τη μονάδα πιο ευέλικτη σε ένα ευρύ φάσμα εφαρμογών.

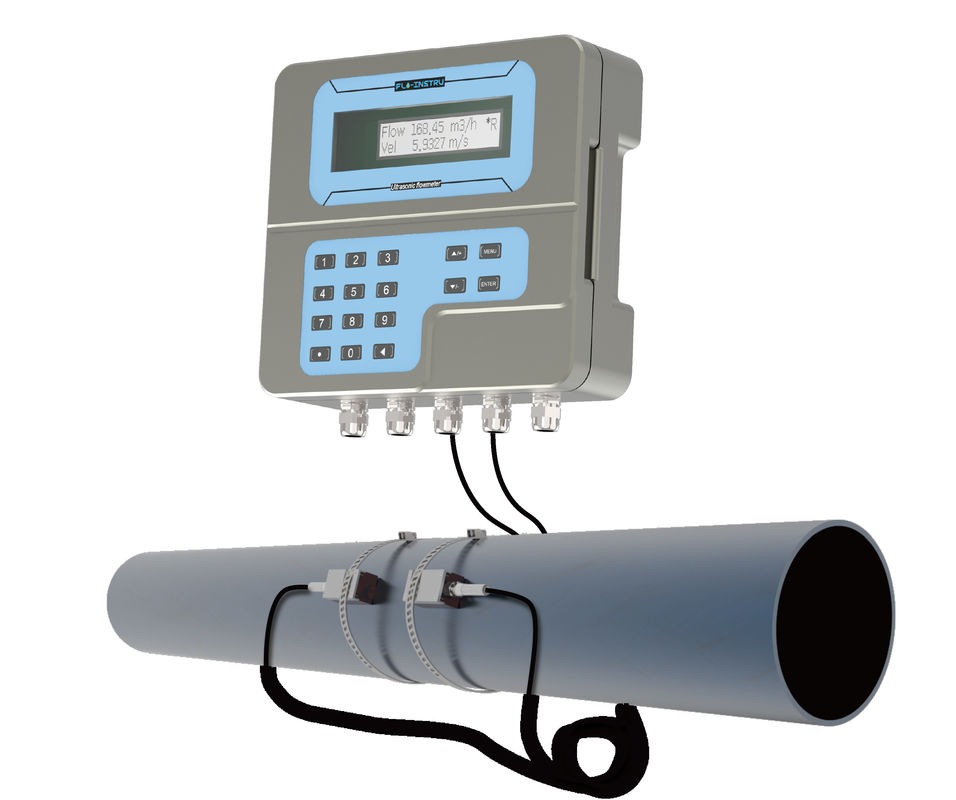

Ο υπερηχητικός μετρητής ροής ST505 βασίζεται στην τεχνολογία Transit-Time, η οποία έχει υψηλή ακρίβεια μέτρησης. Το ST505 χρησιμοποιεί έναν σφιγκτήρα μετατροπέα, ο οποίος μπορεί να συλλέξει δεδομένα ροής απλά σφίγγοντας το εξωτερικό του σωλήνα και δεν θα έρθει ποτέ σε επαφή με το υγρό και δεν θα προκαλέσει ρύπανση υγρών, μείωση πίεσης, διαρροή κ.λπ.

◆ Οφέλη

• Μετρά την πραγματική ροή και τη συνολική κατανάλωση διαφόρων υγρών.
• Δεν υπάρχει απώλεια ελέγχου διεργασίας, βελτιστοποίηση περιουσιακών στοιχείων και απόδοσης, χωρίς διακοπή λειτουργίας ή έξοδα από βαθμονόμηση.
• Οι αλγόριθμοι προσαρμοσμένης επεξεργασίας σήματος βελτιστοποιούν την απόδοση, εξασφαλίζοντας ακριβείς μετρήσεις ακόμη και σε δύσκολες συνθήκες ροής.
• Διαφανής διεπαφή οθόνης και οθόνη LCD με λειτουργία συναγερμού, εύκολη στη λειτουργία και την αποσφαλμάτωση.
• Χρησιμοποιήστε την τεχνολογία υπερήχων transit-time ώστε να πραγματοποιήσετε αμφίδρομη μέτρηση ροής με ακριβή μέτρηση του χρόνου που χρειάζονται τα υπερηχητικά σήματα για να ταξιδέψουν κατάντη και ανάντη.
• Αξιοποιήστε τις δυνατότητες καταγραφής δεδομένων για να αναλύσετε ιστορικά μοτίβα ροής για να κάνετε βελτιστοποίηση συστήματος.
• Ενσωματωμένο πληκτρολόγιο και απλό σύστημα μενού για γρήγορο και εύκολο προγραμματισμό διαμέτρου σωλήνα, υλικού σωλήνα, τύπου υγρού και μονάδων μέτρησης.

Χαρακτηριστικά Προϊόντος

◆ Διάσταση

Πομπός

Μετατροπέας

Τεχνικές Πληροφορίες

◆ Παράμετρος

Εγκατάσταση

◆ Μέθοδος V

Η μέθοδος "V" θεωρείται ως η τυπική μέθοδος. Συνήθως δίνει πιο ακριβείς ενδείξεις και χρησιμοποιείται σε διαμέτρους σωλήνων που κυμαίνονται από 25mm έως 400mm (1'' ~ 16'') περίπου. Επίσης, είναι βολικό στη χρήση, αλλά εξακολουθεί να απαιτεί σωστή εγκατάσταση του μετατροπέα, επαφή στον σωλήνα στο κέντρο του σωλήνα και ίση απόσταση και στις δύο πλευρές του κέντρου.

◆ Μέθοδος Z

Το σήμα που μεταδίδεται σε μια εγκατάσταση με τη μέθοδο "Z" έχει λιγότερη εξασθένηση από ένα σήμα που μεταδίδεται με τη μέθοδο "V". Αυτό συμβαίνει επειδή η μέθοδος "Z" χρησιμοποιεί ένα άμεσα μεταδιδόμενο (και όχι ανακλώμενο) σήμα που διασχίζει το υγρό μόνο μία φορά. Η μέθοδος "Z" είναι σε θέση να μετρήσει σε διαμέτρους σωλήνων που κυμαίνονται από 100mm έως 3000mm (4”~120”).

◆ Μέθοδος N

Με τη μέθοδο "N", τα ηχητικά κύματα διασχίζουν το υγρό δύο φορές και αναπηδούν τρεις φορές από τα τοιχώματα του σωλήνα. Είναι κατάλληλο για μέτρηση μικρής διαμέτρου σωλήνα. Η ακρίβεια μέτρησης μπορεί να βελτιωθεί επεκτείνοντας την απόσταση διέλευσης με τη μέθοδο "N" (σπάνια χρησιμοποιείται).

◆ Μέθοδος W

Όπως και με το "N", η ακρίβεια μέτρησης μπορεί επίσης να βελτιωθεί επεκτείνοντας την απόσταση διέλευσης με τη μέθοδο "W". Το ηχητικό κύμα διασχίζει το υγρό τέσσερις φορές και αναπηδά τέσσερις φορές από τα τοιχώματα του σωλήνα. Είναι κατάλληλο για πολύ μικρό σωλήνα (η διάμετρος είναι μικρότερη από 50mm/2'').

Πακέτο & Αξεσουάρ

Πληροφορίες παραγγελίας
