Ροόμετρο υπερήχων για υδατοκαλλιέργεια
, TM601 μέτρο ροής με εγγύηση
, Ακριβής μέτρηση ροής υδατοκαλλιέργειας
Velocity range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
±2.0% |
Pipe size Range(Optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63,OD75, OD90, OD110, OD140, OD220 |
Fluid: |
Water, Sea water, Oil, Alcohol... |
Pipe material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Optional Outputs: |
RS485, 4-20mA, OCT+Relay |
Communication interface: |
RS485 |
Power supply: |
10-36V DC |
Temperature: |
Transmitter ambient temperature: 14℉~122℉ (-10℃~50℃) Transducer measurement medium: 14℉~122℉ (-10℃~50℃) |
Ambient Humidity: |
RH 0~95% RH, non-condensing |
Transmitter: |
Aluminum alloy |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Protection Rate: |
IP54 |
Cable Length: |
Power cable: standard length 2m |

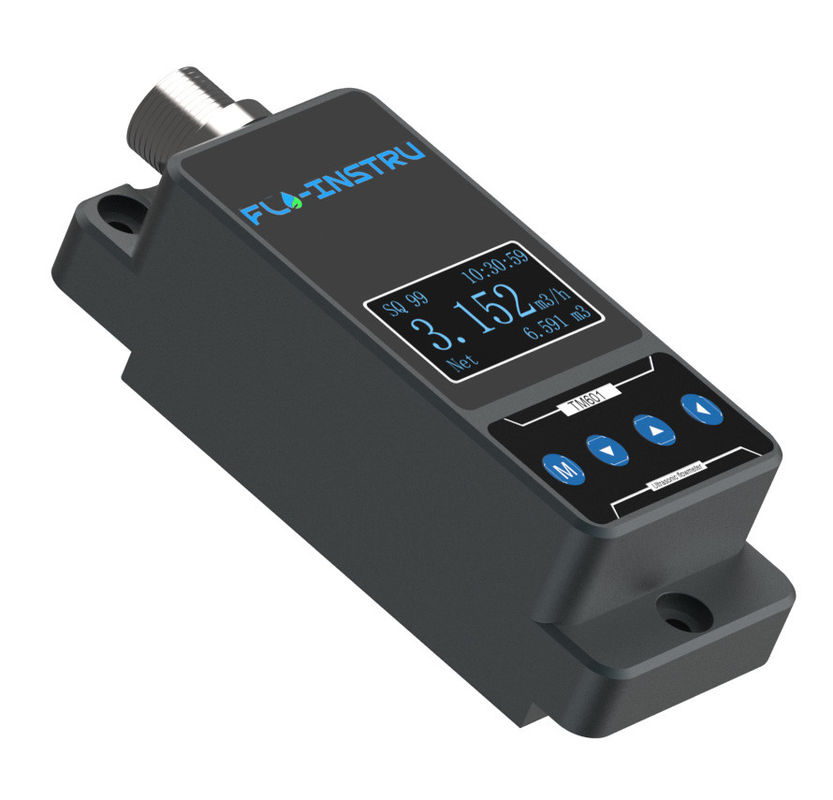

TM601 Υπερήχθη μέτρηση ροής Ακριβής και απλή λύση για την ανακύκλωση του συστήματος υδατοκαλλιέργειας
TM601 Βιομηχανία καθαρισμού Fix Clamp-on Ultrasonic Flowmeter
Σφίξτε συμπαγή μετρητές υπερηχητικής ροής τύπου.
Περιγραφή προϊόντος
Το TM601 είναι ένας μετρητής ροής ειδικά σχεδιασμένο για μηχανές καθαρισμού υπερήχων
1. Παίρνει μόνο 1 λεπτά για να ολοκληρώσει την εγκατάσταση και να ξεκινήσει τη μέτρηση
2. Δεν μπορούν να ολοκληρωθούν οι πρόσθετες αλλαγές στον αγωγό και η εγκατάσταση και η μέτρηση σύμφωνα με τις οδηγίες λειτουργίας.
3. Μπορεί να εγκατασταθεί και να χρησιμοποιηθεί χωρίς να σταματήσει την παραγωγή, χωρίς τροποποίηση αγωγών και χωρίς απώλεια πίεσης
4. Οθόνη OLED (128x 64px), ακόμη και στο σκοτεινό περιβάλλον έχει την καλύτερη οθόνη
5. Κατάλληλο για μια ποικιλία αγωγών: σωλήνες από ανοξείδωτο χάλυβα, σωλήνες ανθρακούχου χάλυβα, σωλήνες χαλκού, PVC, PVDF, PPR, PPH, HDPE κ.λπ.
Όφελος και χαρακτηριστικό
- Δεν απαιτείται τροποποίηση σωλήνα
Οι δυσκολίες που συνδέονται συνήθως με την εγκατάσταση ενός νέου μετρητή ροής υπερήχων εξαλείφονται με απλό σφιγκτήρα. Αυτός ο σχεδιασμός εξαλείφει την ανάγκη κοπής του σωλήνα, τερματισμού του σωλήνα, διακοπή της παραγωγής, προσφέρει επιπλέον κόστος και πολλά άλλα.
- Δεν απαιτούνται ειδικά εργαλεία
Το μόνο που χρειάζεται είναι ένα μόνο κατσαβίδι Phillips-Head για την εγκατάσταση του TM601 με ασφάλεια σε έναν σωλήνα που μετρήθηκε. Αυτό εξασφαλίζει ότι η εύκολη και σωστή εγκατάσταση μπορεί να επιτευχθεί από οποιοδήποτε μέλος της ομάδας χωρίς να χρειάζεται ειδικά εργαλεία ή εξειδικευμένες γνώσεις.
- Πολύ επαγγελματική ακρίβεια
Με βάση την αξιόπιστη ακρίβεια, το TM601 επιτρέπεται να χρησιμοποιείται τόσο για εφαρμογές γενικής ανίχνευσης όσο και για καταστάσεις που απαιτούν ακριβέστερη παρακολούθηση, γεγονός που καθιστά ευκολότερη από ποτέ για να ανιχνεύσει σωστά τη ροή. Η ταχύτητα απόκρισης είναι μεγαλύτερη έως και 0,03m/s.
Προδιαγραφές
| Ταχύτητα |
0,328 ft/s ～ ± 16ft/s (0,1m/s ～ ± 5m/s) |
| Ακρίβεια |
± 2,0% |
| Μέγεθος σωλήνα |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Υγρό |
Κανονικό νερό, θαλασσινό νερό, ψύξη/ζεστό νερό, αλκοόλ .. |
| Υλικό σωλήνα |
PVC, ανοξείδωτος χάλυβα, άνθρακα χάλυβα, χαλκός ... |
| Τροφοδοσία |
9 ～ 36V DC, μέγιστο 500mA |
| Ανακοίνωση |
Υποστήριξη πρωτοκόλλου Modbus, RS485 |
| Αναλογική έξοδος |
4-20mA, μέγιστο 750Ω |
| Έξοδος συναγερμού |
OCT UPPER και χαμηλότερο όριο συναγερμό (προαιρετικά) |
| Επίδειξη |
OLED 128*64 DOT-MATRIX Οθόνη |
| Πληκτρολόγιο |
Τέσσερα κουμπιά αφής |
| Μονάδα ροής |
Υποστήριξη επιλογής μέτρησης μονάδας, κυβικά μέτρα (m³), λίτρα (L), γαλόνια ΗΠΑ (GAL). |
| Μονάδα χρόνου |
/ώρα,/min, η εργοστασιακή προεπιλεγμένη μονάδα είναι κυβικά μέτρα ανά ώρα. |
| Ημερήσιες, μηνιαίες και ετήσιες συνολικές ροής |
| Θερμοκρασία |
Ambient: 14f ～+122f (-10 ℃～+50 ℃) |
| Υγρό: 14f ～+122f (-10 ℃～+50 ℃) |
| Υγρασία περιβάλλοντος |
RH 0 ～ 95%, χωρίς συμπύκνωση |
| Υλικό στέγασης |
Κράμα αλουμινίου, επεξεργασμένη επεξεργασία CNC |
| Ποσοστό προστασίας |
IP54 |
| Μήκος καλωδίου |
Πρότυπο 6,6ft (2m) |
Το εύρος μεγέθους σωλήνα και ο πίνακας αναφοράς εύρους ροής
| ΫΝ |
Απόσπασμα |
Φάσμα |
Ιντσα |
Φάσμα ροής |
| DN4 |
OD9.53 |
95mm-10.5mm |
1/8 " |
0,003 ～ 0,142 m³/h |
| 0,047 ～ 2,374 I/min |
| 0.013 ～ 0.627 gal/min |
| DN8 |
OD12.7 |
12.4mm-13mmmm |
1/4 " |
0,011 ～ 0,570 m³/h |
| 0.190 ～ 9.496 I/min |
| 0.050 ～ 2.509 gal/min |
| DN10 |
OD15 |
14.5mm-15mmm |
3/8 " |
0.026 ～ 1.282 m³/h |
| 0.427 ～ 21.366 l/min |
| 0.113 ～ 5.644 gal/mir |
| DN15 |
OD20 |
16.5mm-23.0mm |
1/2 " |
0,046 ～ 2,279 m/h |
| 0.760 ～ 37.984 l/min |
| 0.201 ～ 10.034 gal/min |
| DN20 |
OD25 |
25.0mm-30.0mm |
3/4 " |
0.103 ～ 5.128 m/h |
| 1.709 ～ 85.464 l/min |
| 0.452 ～ 22.577 gal/min |
| DN25 |
OD32 |
32.0mm-35.0mm |
1 " |
0.182 ～ 9.116 m³/h |
| 3.039 ～ 151.935 L/min |
| 0.803 ～ 40.137 gal/min |
| DN32 |
OD40 |
38.0mm-45.0mm |
1-1/4 " |
0.285 ～ 14.244 m³/h |
| 4.748 ～ 237.399 l/min |
| 1.254 ～ 62.714 gal/min |
| DN40 |
OD50 |
48.0mm-54.0mm |
1-1/2 " |
0.410 ～ 20.511 m³/h |
| 6.837 ～ 341.854 l/min |
| 1.806 ～ 90.309 gal/min |
| DN50 |
OD63 |
58.0mm-64.0mm |
2 " |
0.729 ～ 36.464 m³/h |
| 12.155 ～ 607.741 l/min |
| 3.211 ～ 160549 Gal/Mir |
| DN65 |
OD75 |
72.0mm-78.0mm |
2-1/2 " |
1.140 ～ 56.976 m³/h |
| 18.992 ～ 949.595 I/min |
| 5.017 ～ 250.857 Gal/Mir |
| DN80 |
OD90 |
80.0mm-92.0mm |
3 " |
1.641 ～ 82.045 m/h |
| 27.348 ～ 1367.417 l/min |
| 7.225 ～ 361.234 gal/mir |
| DN100 |
OD110 |
108.0mm-116.0mm |
4 " |
2.917 ～ 145.858 m³/h |
| 48.619 ～ 2430.963 I/min |
| 12.844 ～ 642.194 Gal/min |
| DN125 |
OD140 |
132.0mm-142.0mm |
5 " |
4.558 ～ 227.903 m³/h |
| 75.968 ～ 3798.380 l/min |
| 20.069 ～ 1003429 Gal/min |
| DN200 |
OD220 |
218.0mm-228.0mm |
8 " |
11.669 ～ 583.431 m³/h |
| 194.477 ～ 9723.852 I/min |
| 51.376 ～ 2568.778 Gal/min |
