Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |

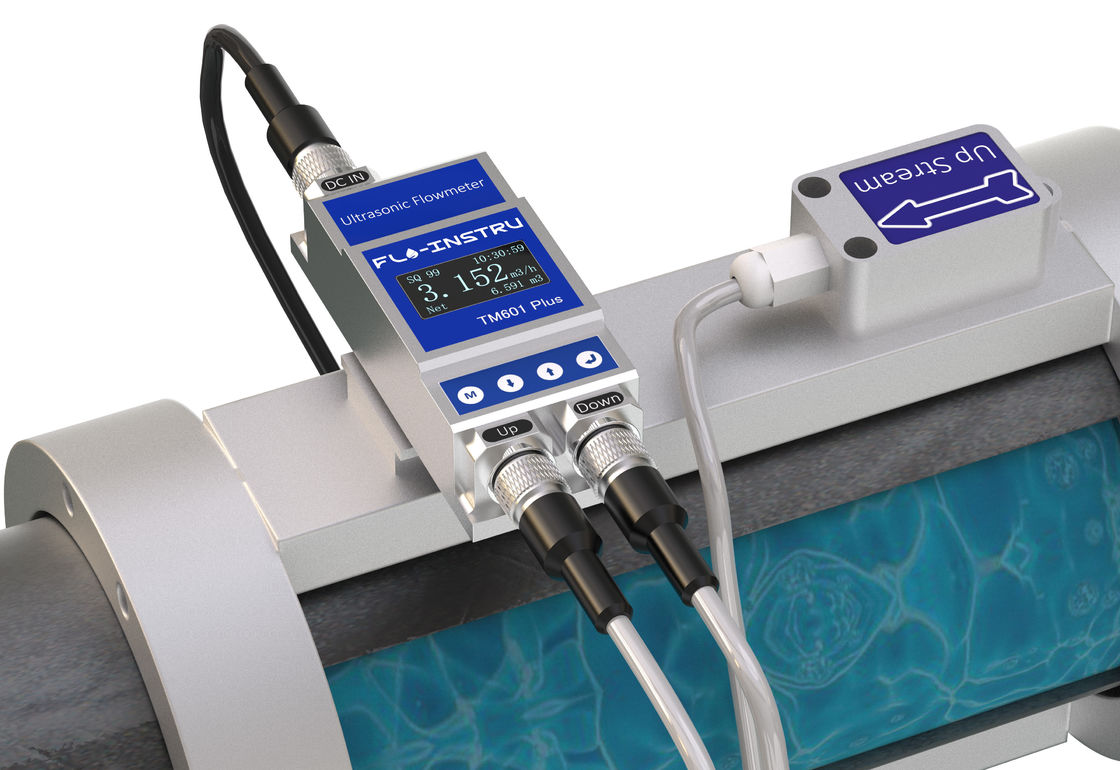

Επαναφτιάξτε το σύστημα επεξεργασίας νερού σας με το υπερηχητικό μετρητή ροής TM601 Plus
TM601 Plus Clamp-on Υπερηχητικός Μετρητής Ροής
Υπερηχητικοί μετρητές ροής τύπου clamp-on.
Περιγραφή Προϊόντος
Το TM601 Plus είναι ένας μετρητής ροής ειδικά σχεδιασμένος για μηχανές υπερηχητικού καθαρισμού
1. Χρειάζονται μόνο 1 λεπτό για να ολοκληρωθεί η εγκατάσταση και να ξεκινήσει η μέτρηση
2. Δεν απαιτούνται πρόσθετες αλλαγές στον αγωγό και η εγκατάσταση και η μέτρηση μπορούν να ολοκληρωθούν σύμφωνα με τις οδηγίες λειτουργίας.
3. Μπορεί να εγκατασταθεί και να χρησιμοποιηθεί χωρίς διακοπή της παραγωγής, χωρίς καμία τροποποίηση του αγωγού και χωρίς απώλεια πίεσης
4. Οθόνη OLED (128x 64px), ακόμη και σε σκοτεινό περιβάλλον έχει την καλύτερη οθόνη
5. Κατάλληλο για μια ποικιλία αγωγών: σωλήνες από ανοξείδωτο χάλυβα, σωλήνες από ανθρακούχο χάλυβα, χάλκινους σωλήνες, PVC, PVDF, PPR, PPH, HDPE κ.λπ.
Πλεονέκτημα & Χαρακτηριστικό
- Δεν απαιτείται τροποποίηση σωλήνα
Οι δυσκολίες που συνήθως σχετίζονται με την εγκατάσταση ενός νέου υπερηχητικού μετρητή ροής εξαλείφονται με το απλό CLAMP-ON. Αυτός ο σχεδιασμός εξαλείφει την ανάγκη κοπής σωλήνα, διακοπής λειτουργίας σωλήνα, διακοπής παραγωγής, προσφοράς πρόσθετων εξόδων και πολλά άλλα.
- Εγκατάσταση τύπου Snap-On
Η κύρια μονάδα (οθόνη) έχει μια πολύ ιδιαίτερη και εύκολη εγκατάσταση. Το πίσω μέρος του έχει σχεδιασμό snap-on. Μπορεί εύκολα να εγκατασταθεί απλά σφίγγοντας το στον σφιγκτήρα σωλήνα που μπορεί να φιλοξενήσει την αγκράφα στο πίσω μέρος του.
- Μεγάλο μέγεθος σωλήνα, μεγάλος σφιγκτήρας σωλήνα
Για να ταιριάζει σε μεγαλύτερη διάμετρο σωλήνα, το TM601 Plus ταιριάζει επίσης με τον σφιγκτήρα σωλήνα που μπορεί να καλύψει αυτό το είδος μεγέθους. Ο αισθητήρας βρίσκεται στην επάνω και την κάτω βάση αντίστοιχα, η οποία μπορεί να μετρήσει πλήρως την ταχύτητα ροής και τα υγρά. Ο μοναδικός σχεδιασμός είναι πιο κατάλληλος για πολύπλοκο περιβάλλον εφαρμογής.
Προδιαγραφές
| Ρυθμός ταχύτητας |
0.328 ft/s～±16ft/s(0.1m/s～±5m/s) |
| Ακρίβεια |
±2.0% |
| Μέγεθος σωλήνα |
DN100 DN125 DN160 DN200 |
| Υγρό |
Κανονικό νερό, θαλασσινό νερό, νερό ψύξης/ζεστό νερό, αλκοόλ.. |
| Υλικό σωλήνα |
PVC, ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα, χαλκός.… |
| Τροφοδοσία |
9～36V DC, μέγιστο 500mA |
| Επικοινωνία |
Υποστήριξη πρωτοκόλλου MODBUS, RS485 |
| Αναλογική έξοδος |
4-20mA, Μέγιστο 750Ω |
| Έξοδος συναγερμού |
Λειτουργία συναγερμού άνω και κάτω ορίου OCT (προαιρετικό) |
| Οθόνη |
Οθόνη οθόνης OLED 128*64 dot-matrix |
| Πίνακας πλήκτρων |
Τέσσερα κουμπιά αφής |
| Μονάδα ροής |
Υποστήριξη επιλογής μετρικής μονάδας, Κυβικά μέτρα (m³), Λίτρα (l), Αμερικανικά γαλόνια (gal). |
| Μονάδα χρόνου |
/ώρα, /λεπτό, Η προεπιλεγμένη μονάδα εργοστασίου είναι κυβικά μέτρα ανά ώρα. |
| Συνολικός μετρητής ροής ημερήσιας, μηνιαίας και ετήσιας ροής |
| Θερμοκρασία |
Περιβάλλοντος:14F～+122F(-10℃～+50℃) |
| Υγρού:14F～+122F(-10℃～+50℃) |
| Υγρασία περιβάλλοντος |
RH 0～95%, Χωρίς συμπύκνωση |
| Υλικό περιβλήματος |
Κράμα αλουμινίου, επεξεργασία CNC |
| Βαθμός προστασίας |
IP54 |
| Μήκος καλωδίου |
6.6ft (2m)standard |
Ο Πίνακας Αναφοράς Εύρους Μεγέθους Σωλήνα και Εύρους Ροής
| DN |
OD |
Εύρος OD |
Ίντσα |
Εύρος ροής |
| DN100 |
OD110 |
108mm-116mm |
4" |
2.917～145.858 m/h |
| 48.619～2430.963 l/min |
| 12.844～642.194 gal/mir |
| DN125 |
OD140 |
132mm-142mm |
5" |
4.558～227.903 m³/h |
| 75.968～3798.380 I/min |
| 20.069～1003.429 gal/min |
| DN150 |
OD160 |
158mm-168mm |
6" |
6.564～328.180 m³/h |
| 109.393～5469.666 l/min |
| 28.889～1444.938 gal/min |
| DN220 |
OD220 |
218mm-228mm |
8" |
11.669～583.431 m³/h |
| 194.477～9723.852 I/min |
| 51.376～2568.778 gal/min |
