Ενσωματώστε το ST505 τοιχωτό υπερηχητικό μετρητή ροής στο σύστημα διαχείρισης σας

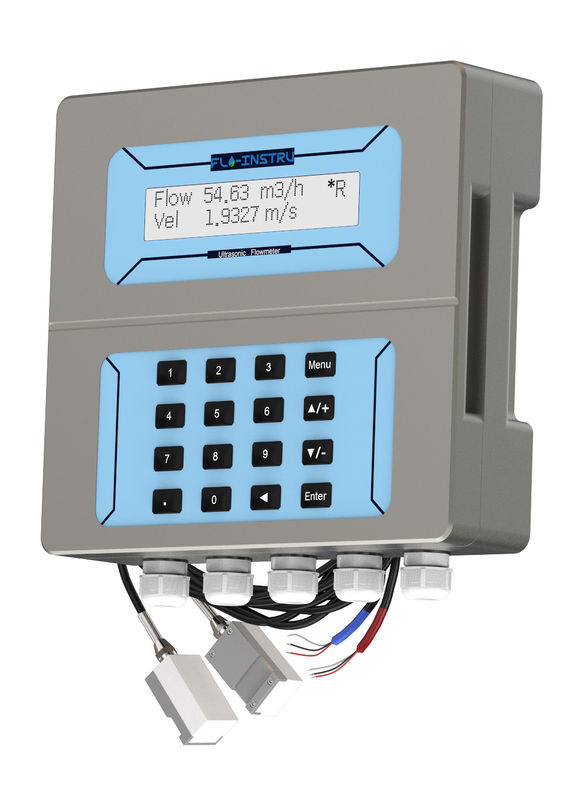

ST505 Σταθερός υπερηχητικός μετρητής ροής

Ενσωμάτωση στο σύστημα διαχείρισης για την παροχή υπηρεσιών απομακρυσμένης μέτρησης.

Πληροφορίες για το προϊόν

Ο υπερηχητικός μετρητής ροής ST505 χρησιμοποιεί την πιο αξιόπιστη τεχνολογία επεξεργασίας ψηφιακού σήματος, μεταδίδοντας τη μέτρηση ροής για ένα ευρύ φάσμα μεγέθους υγρού και σωλήνα με υψηλή ακρίβεια και αξιοπιστία.Συνδυάζοντας τον εξαιρετικό μετατροπέα με υλικό υψηλότερου βιομηχανικού επιπέδουΤα όργανα Flo μπορούν να δουλεύουν για μεγάλο χρονικό διάστημα χωρίς ανησυχίες.


Οι σαφείς επιλογές εμφάνισης μενού καθιστούν τη χρήση των οργάνων πολύ βολική.

Το υπερηχητικό μετρητή ροής ST505 βασίζεται στην τεχνολογία Transit-Time, η οποία έχει υψηλή ακρίβεια μέτρησης.η οποία μπορεί να συλλέγει δεδομένα ροής απλά με το να το σφίγγει στο εξωτερικό του σωλήνα, και δεν θα έρθει ποτέ σε επαφή με το υγρό και δεν θα προκαλέσει ρύπανση του υγρού, μείωση της πίεσης, διαρροή κλπ.

◆Οφέλη

• Μετρά την πραγματική ροή και τη συνολική κατανάλωση διαφόρων υγρών.
• Καμία απώλεια ελέγχου της διαδικασίας, βελτιστοποίηση των στοιχείων ενεργητικού και της αποδοτικότητας, χωρίς διακοπές ή έξοδα από την βαθμονόμηση.
• Οι προσαρμοστικοί αλγόριθμοι επεξεργασίας σήματος βελτιστοποιούν την απόδοση, εξασφαλίζοντας ακριβείς μετρήσεις ακόμη και σε δύσκολες συνθήκες ροής.
• Διαφανής διεπαφή οθόνης και οθόνη LCD με λειτουργία συναγερμού, εύκολη στη λειτουργία και το debug.
• Χρησιμοποιήστε την υπερηχητική τεχνολογία διαμετακόμισης χρόνου, ώστε να επιτευχθεί αμφίδρομη μέτρηση ροής με ακριβή μέτρηση του χρόνου που απαιτείται για την πορεία των υπερηχητικών σημάτων προς τα πάνω και προς τα κάτω.
• Χρησιμοποιήστε τις δυνατότητες καταγραφής δεδομένων για την ανάλυση ιστορικών προτύπων ροής για τη βελτιστοποίηση του συστήματος.
• Ενσωματωμένο πληκτρολόγιο και απλό σύστημα μενού για γρήγορο και εύκολο προγραμματισμό του διαμέτρου σωλήνα, του υλικού σωλήνα, του τύπου υγρού και των μονάδων μέτρησης.

Χαρακτηριστικά του προϊόντος

◆Διάσταση

Μεταδότης

Μετατροπέας

Τεχνικές πληροφορίες

◆Παράμετρος

Εγκατάσταση

◆Μέθοδος V

Η μέθοδος "V" θεωρείται ως η τυποποιημένη μέθοδος. Συνήθως δίνει πιο ακριβή ανάγνωση και χρησιμοποιείται σε διάμετρος σωλήνων που κυμαίνονται από 25 mm έως 400 mm ((1' ~ 16'') περίπου.Είναι βολικό να το χρησιμοποιήσεις., αλλά εξακολουθεί να απαιτεί τη σωστή εγκατάσταση του μετατροπέα, επαφή στον σωλήνα στην κεντρική γραμμή του σωλήνα και ίση απόσταση στις δύο πλευρές της κεντρικής γραμμής.

◆Μέθοδος Z

Το σήμα που μεταδίδεται σε εγκατάσταση με τη μέθοδο "Z" έχει μικρότερη εξασθένιση από έναν πομπό σήματος με τη μέθοδο "V".Αυτό οφείλεται στο γεγονός ότι η μέθοδος "Z" χρησιμοποιεί ένα άμεσα μεταδιδόμενο (αντί αντανακλαστικό) σήμα το οποίο διασχίζει το υγρό μόνο μία φοράΗ μέθοδος "Z" είναι σε θέση να μετρά σε διαμέτρους σωλήνων που κυμαίνονται από 100 mm έως 3000 mm (~ 120 mm).

◆Μέθοδος N

Με τη μέθοδο "N", τα ηχητικά κύματα διασχίζουν το υγρό δύο φορές και αναπηδούν τρεις φορές από τα τοιχώματα του σωλήνα.Η ακρίβεια της μέτρησης μπορεί να βελτιωθεί με την επέκταση της απόστασης διαμετακόμισης με τη μέθοδο "N" (δεν χρησιμοποιείται συχνά).

◆Μέθοδος W

Όπως και με το "N", η ακρίβεια της μέτρησης μπορεί επίσης να βελτιωθεί με την επέκταση της απόστασης διέλευσης με τη μέθοδο "W".Το ηχητικό κύμα διασχίζει το υγρό τέσσερις φορές και αντανακλά τέσσερις φορές από τα τοιχώματα του σωλήνα. Είναι κατάλληλο για πολύ μικρούς σωλήνες ((διάμετρος είναι μικρότερο από 50mm / 2 '').

Συσκευή και εξαρτήματα

Πληροφορίες παραγγελίας
