ST505 Σταθερό υπερηχητικό μετρητή ενέργειας Το απόλυτο μοντέλο με ένα δευτερόλεπτο ανοίγματος

ST505 Σταθερό υπερηχητικό μετρητή ενέργειας

Ενσωμάτωση στο σύστημα διαχείρισης για την παροχή υπηρεσιών απομακρυσμένης μέτρησης.

Πληροφορίες για το προϊόν

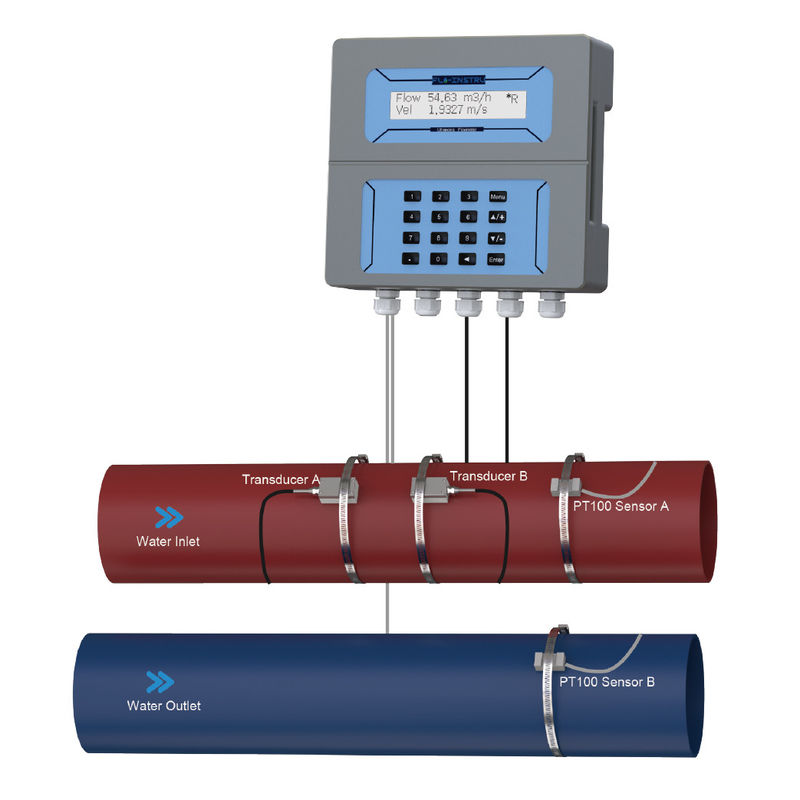

Το ST505 είναι ένα υπερηχητικό μετρητή ενέργειας υψηλής ακρίβειας με μετατροπείς που μετρούν τη διάμετρο μεγάλου σωλήνα, το οποίο είναι ενσωματωμένο σε μια μονάδα RTD.Το ST505 μπορεί να αναβαθμιστεί σε μετρητή ενέργειας που χρησιμοποιείται για τη μέτρηση της ατομικής κατανάλωσης ενέργειας σε οποιοδήποτε σύστημα θέρμανσης/ψύξης υγρώνΟ μετρητής παρέχεται ολοκληρωμένος με μετρητή ροής και αισθητήρα θερμοκρασίας, το οποίο μπορεί να κάνει το σύστημα σε πραγματικό χρόνο να ανιχνεύει τη θερμοκρασία του σωλήνα εφοδιασμού και επιστροφής.

Ο μετρητής ενέργειας μπορεί να εφαρμοστεί ευρέως σε διάφορες εφαρμογές, όπως HVAC, πύργος ψύξης, κέντρο δεδομένων, έλεγχος ενέργειας και κτίριο ((πλοϊκό κέντρο, γραφείο, μουσείο, νοσοκομείο, σχολείο, μετρό κλπ.).Μετρητής ενέργειας, που ονομάζεται επίσης μετρητής θερμικής ενέργειας ή μετρητής θερμότητας, χρησιμοποιείται για την ακριβή μέτρηση της κατανάλωσης θερμότητας σε εγκαταστάσεις θέρμανσης και ψύξης, ώστε να επιτευχθεί εξοικονόμηση ενέργειας και κόστους.

Το ST505 είναι ένα ολοκαίνουργιο προϊόν υψηλής ποιότητας που είναι κατασκευασμένο από υλικό κράματος αλουμινίου και συνειδητοποιεί τη μέθοδο επεξεργασίας CNC.Χρησιμοποιεί την κορυφαία τεχνολογία πλήρους σφράγισης σιδήρου που απορροφά το σίδερο, χωρίς καμία βίδα κλειδώματοςΜια τέτοια βολική σχεδίαση πραγματοποιεί πραγματικά "ένα δευτερόλεπτο ανοίγματος".

◆Οφέλη

• Μέτρηση της πραγματικής ροής και της συνολικής κατανάλωσης διαφόρων υγρών.
• Καμία απώλεια ελέγχου της διαδικασίας, βελτιστοποίηση των περιουσιακών στοιχείων και της αποτελεσματικότητας, χωρίς διακοπές ή έξοδα από την βαθμονόμηση.
• Οι προσαρμοστικοί αλγόριθμοι επεξεργασίας σήματος βελτιστοποιούν την απόδοση, εξασφαλίζοντας ακριβείς μετρήσεις ακόμη και σε δύσκολες συνθήκες ροής.
• Διαφανής διεπαφή οθόνης και οθόνη LCD με λειτουργία συναγερμού, εύκολη στη λειτουργία και στην αποδιορθώσεις
• Χρησιμοποιήστε την υπερηχητική τεχνολογία διαμετακόμισης χρόνου για να πραγματοποιήσετε αμφίδρομη μέτρηση ροής με ακριβή μέτρηση του χρόνουΕίναι απαραίτητο για να μεταδίδονται υπερηχητικά σήματα άνω και κάτω από το ρεύμα.
• Χρησιμοποιήστε τις δυνατότητες καταγραφής δεδομένων για την ανάλυση ιστορικών προτύπων ροής για τη βελτιστοποίηση του συστήματος.
• Ενσωματωμένο πληκτρολόγιο και απλό σύστημα μενού για γρήγορο και εύκολο προγραμματισμό της διάμετρου του σωλήνα, του υλικού του σωλήνα, του τύπου υγρού και των σημείων μέτρησης.

Χαρακτηριστικά του προϊόντος

◆Διάσταση

Μεταδότης

Μετατροπέας

Τεχνικές πληροφορίες

◆Παράμετρος

Εγκατάσταση

◆Μέθοδος V

Η μέθοδος "V" θεωρείται ως η τυποποιημένη μέθοδος. Συνήθως δίνει πιο ακριβή ανάγνωση και χρησιμοποιείται σε διάμετρος σωλήνων που κυμαίνονται από 25 mm έως 400 mm ((1' ~ 16'') περίπου.Είναι βολικό να το χρησιμοποιήσεις., αλλά εξακολουθεί να απαιτεί τη σωστή εγκατάσταση του μετατροπέα, επαφή στον σωλήνα στην κεντρική γραμμή του σωλήνα και ίση απόσταση στις δύο πλευρές της κεντρικής γραμμής.

◆Μέθοδος Z

Το σήμα που μεταδίδεται σε εγκατάσταση με τη μέθοδο "Z" έχει μικρότερη εξασθένιση από έναν πομπό σήματος με τη μέθοδο "V".Αυτό οφείλεται στο γεγονός ότι η μέθοδος "Z" χρησιμοποιεί ένα άμεσα μεταδιδόμενο (αντί αντανακλαστικό) σήμα το οποίο διασχίζει το υγρό μόνο μία φοράΗ μέθοδος "Z" είναι σε θέση να μετρά σε διαμέτρους σωλήνων που κυμαίνονται από 100 mm έως 3000 mm (~ 120 mm).

◆Μέθοδος N

Με τη μέθοδο "N", τα ηχητικά κύματα διασχίζουν το υγρό δύο φορές και αναπηδούν τρεις φορές από τα τοιχώματα του σωλήνα.Η ακρίβεια της μέτρησης μπορεί να βελτιωθεί με την επέκταση της απόστασης διαμετακόμισης με τη μέθοδο "N" (δεν χρησιμοποιείται συχνά).

◆Μέθοδος W

Όπως και με το "N", η ακρίβεια της μέτρησης μπορεί επίσης να βελτιωθεί με την επέκταση της απόστασης διέλευσης με τη μέθοδο "W".Το ηχητικό κύμα διασχίζει το υγρό τέσσερις φορές και αντανακλά τέσσερις φορές από τα τοιχώματα του σωλήνα. Είναι κατάλληλο για πολύ μικρούς σωλήνες ((διάμετρος είναι μικρότερο από 50mm / 2 '').

◆Ηλεκτρονική καλωδίωση

Συσκευή και εξαρτήματα

Πληροφορίες παραγγελίας
