FL101 κλιπ-ον υπερηχητικός μετρητής ροής για τη θέρμανση δικτύου

Name: FL101 κλιπ-ον υπερηχητικός μετρητής ροής για τη θέρμανση δικτύου
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Διαπραγματεύσιμα USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Shenzhen, Κίνα

Μάρκα: Flo-Instru

Πιστοποίηση: ISO:9001, CE

Αριθμό μοντέλου: FL101

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Συσκευασία λεπτομέρειες: Συμβατική συσκευασία

Χρόνος παράδοσης: 3-5 εργάσιμες

Όροι πληρωμής: T/T

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή προϊόντων

Επισημαίνω:
                                                                                                                                                                                                                                                Ροόμετρο υπερήχων με σφιγκτήρα τροφοδοτικού 24V DC, RS485 Διασύνδεση επικοινωνίας Μετρητής ροής υπερήχων σε γραμμή, ±1


Τροφοδοτικό:	24V DC	Επίδειξη:	Περιστροφή 360° LCD 1,54'' 240*240 IPS
Διεπαφή επικοινωνίας:	RS485, υποστήριξη πρωτόκολλου Modbus RTU	Εύρος ροής:	0.1m/s ~ 10m/s
Ακρίβεια:	±1,0%	Εύρος διαμέτρου σωλήνα:	ΟΔ20,ΟΔ25,ΟΔ32,ΟΔ40

Τροφοδοτικό:	24V DC
Επίδειξη:	Περιστροφή 360° LCD 1,54'' 240*240 IPS
Διεπαφή επικοινωνίας:	RS485, υποστήριξη πρωτόκολλου Modbus RTU
Εύρος ροής:	0.1m/s ~ 10m/s
Ακρίβεια:	±1,0%
Εύρος διαμέτρου σωλήνα:	ΟΔ20,ΟΔ25,ΟΔ32,ΟΔ40

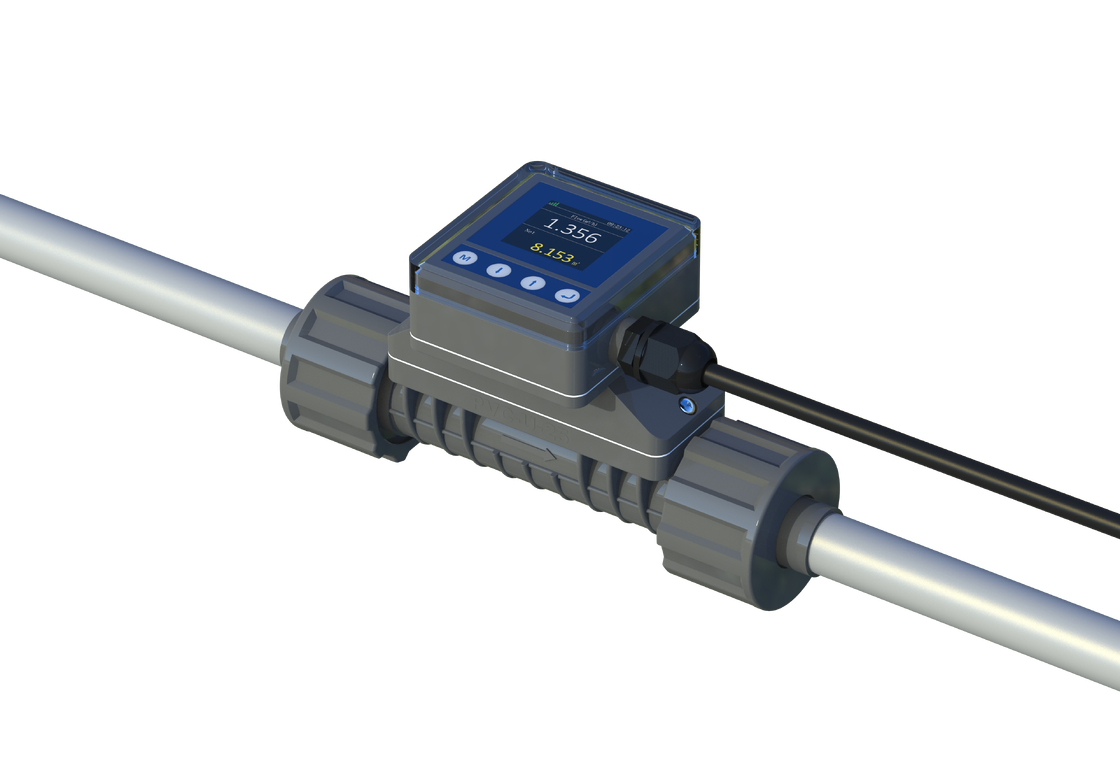

FL101 κλιπ-ον υπερηχητικός μετρητής ροής για τη θέρμανση δικτύου

FL101 Clamp On Υπερηχητικός Μετρητής Ροής για Θέρμανση Περιοχής

Επισκόπηση Προϊόντος

FL101 Ενσωματωμένος Υπερηχητικός Μετρητής Ροής

Το FL101 είναι ειδικά σχεδιασμένο για τη μέτρηση της ροής διαφόρων υγρών σε αγωγούς, επιτρέποντας τη μέτρηση ροής σε πραγματικό χρόνο στις παραγωγικές διαδικασίες. Το όργανο εξάγει ψηφιακά σήματα, αναλογικά σήματα και άλλα για να διευκολύνει τη μέτρηση και τον έλεγχο των παραγωγικών διαδικασιών.

Με τις απαιτήσεις βιομηχανικής αναβάθμισης, τα όργανα χρειάζονται πλούσιες εξόδους για την επίτευξη αυτοματισμού. Οι παραδοσιακοί μετρητές ροής συχνά έχουν περιορισμένες εξόδους που δεν μπορούν να καλύψουν τις ανάγκες του χώρου και απαιτούν αντικατάσταση στις αρχικές θέσεις. Η Flo-Instruments αντιμετωπίζει αυτό με έναν ενσωματωμένο μετρητή ροής που διαθέτει πλήρη σχεδιασμό ευθύγραμμου σωλήνα χωρίς απώλεια πίεσης, σύνδεση διπλής ένωσης και απλή εγκατάσταση.

Βασικά Οφέλη

Προηγμένη Τεχνολογία Μέτρησης

Ενσωματωμένο προηγμένο τσιπ μέτρησης με ανάλυση χρόνου έως 20ps

Σαφής Οθόνη

Οθόνη OLED τεσσάρων γραμμών που εμφανίζει ημερομηνία/σήμα/στιγμιαία/συσσωρευμένα δεδομένα. Εύκολη ανάγνωση σε συνθήκες χαμηλού φωτισμού και αμυδρού φωτισμού.

Φιλικό προς τον Χρήστη Περιβάλλον

Καινοτόμος μέθοδος μενού με αναπτυσσόμενη λίστα. Τέσσερα κουμπιά αφής για εύκολη ρύθμιση. Υποστηρίζει εναλλαγή μεταξύ Απλοποιημένων/Παραδοσιακών Κινεζικών και Αγγλικών.

Στιβαρή Κατασκευή

Βαθμολογία IP66 με δομή χύτευσης με έγχυση. Σύνδεση διπλής ένωσης για εύκολη και αξιόπιστη εγκατάσταση.

Διαστάσεις Προϊόντος

Μοντέλο	Ονομαστική Διάμετρος Σωλήνα	6.6ft(2m) (Αν δεν υπάρχει επιλογή, θα είναι η προεπιλογή)	DN15 \| 1/2" \| OD20	DN20 \| 3/4" \| OD25	DN25 \| 1" \| OD32	DN32 \| 1-1/4" \| OD40
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Μονάδα: mm

Σημείωση:
"L" είναι το μήκος του τμήματος σωλήνα που κόβεται κατά την εγκατάσταση; "D" είναι η εξωτερική διάμετρος του εγκατεστημένου τμήματος σωλήνα.
Συμβατά Μέσα

Από την εισαγωγή του στην αγορά, αυτό το προϊόν έχει χρησιμοποιηθεί ευρέως στη βιομηχανία εξοπλισμού καθαρισμού. Λόγω της απλής εγκατάστασης, λειτουργίας και αξιόπιστης απόδοσης μέτρησης, έχει προωθηθεί συνεχώς σε νέες βιομηχανίες.

Κύριες βιομηχανίες:

ημιαγωγοί, τρόφιμα, ιατρική, πόσιμο νερό, απορρυπαντικά, εκτύπωση και βαφή, χημικά προϊόντα, κ.λπ.Παραδείγματα Μετρούμενων Μέσων:

Αραιό θειικό οξύ

Οίνος
Υδρογονάνθρακας
Αλκοόλη
Χλωριούχο νάτριο
Ανθρακικό νάτριο
Τριαιθυλαμίνη
Αιθυλενοδιαμίνη
Οξείδιο προπυλενίου
Καθώς η αγορά επεκτείνεται, συνεχίζουμε να ανακαλύπτουμε περισσότερα μετρήσιμα μέσα. Ενθαρρύνουμε τους χρήστες να μοιράζονται εφαρμογές για να μας βοηθήσουν να εμπλουτίζουμε και να βελτιώνουμε συνεχώς τα προϊόντα μας.

Προσδιορισμός Μετρήσιμων Μέσων:

Η ροή του μέσου στον αγωγό είναι σταθερή

Η πίεση διατηρείται στα 0.3MPa
Δεν θα δημιουργηθούν φυσαλίδες (σπηλαίωση) λόγω ροής
Έχουν μετρηθεί πολλά περισσότερα μέσα - καλώς ήρθατε να συμβουλευτείτε για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Όνομα Προϊόντος

FL101 Ενσωματωμένος Υπερηχητικός Μετρητής Ροής	Ακρίβεια
±1.0% (0.3m/s~5.0m/s)	Ταχύτητα Ροής
0.1m/s~10.0m/s	Γραμμικότητα
±1.0% (0.3m/s-5.0m/s)	Επαναληψιμότητα
0.40%	Χρόνος Απόκρισης
500ms	Οθόνη
*1.54'' 240240 IPS LCD 360° περιστροφή (για εύκολη ανάγνωση)**	Γλώσσα Μενού
Απλοποιημένα Κινεζικά/Παραδοσιακά Κινεζικά/Αγγλικά	Μονάδα Οθόνης
Υποστηρίζει επιλογή μετρικών και αυτοκρατορικών μονάδων, m³/h, LPM, ml/min, GPM, LPH, η προεπιλεγμένη μονάδα εργοστασίου είναι LPM	Δεδομένα Οθόνης
Στιγμιαία ροή, στιγμιαία ταχύτητα ροής, καθαρός σωρευτικός όγκος, μεμονωμένος σωρευτικός όγκος, ημερήσια μέγιστη τιμή, ημερήσια ελάχιστη τιμή, ημερήσιος/μηνιαίος/ετήσιος σωρευτικός όγκος	Σωρευτής
Σωρευτής ροής 7 ψηφίων	Συσσωρευμένα Δεδομένα
10 χρόνια 64 μήνες 64 ημέρες	Κουμπί Λειτουργίας
Τέσσερα κουμπιά αφής	Μπαταρία Ημερολογίου
CR1220	Τροφοδοσία
24VDC@3W	Αναλογική Έξοδος
4-20mA, μέγιστο φορτίο 600Ω	Διεπαφή Επικοινωνίας
RS485, υποστηρίζει πρωτόκολλο ModBus RTU	Έξοδος Ρελέ
(Προαιρετικό) 30VDC@1A, συχνότητα μεταγωγής μικρότερη από 2Hz	Μέσα
Νερό, διαλύματα, χημικά αντιδραστήρια (ακαθαρσίες ≤ 4%), κ.λπ.	Επίπεδο Προστασίας
IP66	Μέθοδος Εγκατάστασης
Τα τμήματα σωλήνων είναι ενσωματωμένα και οι σωλήνες PVC-U συνδέονται με ενώσεις (συνδέσμους ολίσθησης)	Μέγεθος Σωλήνα
OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1¼")	Υλικό Τμήματος Σωλήνα
UPVC	Θερμοκρασία Μέσου
0°C-60°C	Θερμοκρασία Λειτουργίας
-10°C-50°C	Υγρασία Περιβάλλοντος
Σχετική υγρασία 0%-95%, χωρίς συμπύκνωση	Εφαρμόσιμο Ιξώδες
<300CST (mm²/s)	Μήκος Καλωδίου
L	Οδηγός Εγκατάστασης

1. Κοπή του Σωλήνα

Σύμφωνα με τις απαιτήσεις επιλογής του σημείου εγκατάστασης, κόψτε ένα τμήμα του σωλήνα στην τοποθεσία εγκατάστασης.

2. Εισαγωγή των Παξιμαδιών στον Σωλήνα

Ξεβιδώστε τα δύο παξιμάδια από τον μετρητή και εισάγετέ τα στον σωλήνα.

3. Κόλληση των Συνδέσμων Σωλήνα

Εφαρμόστε κόλλα PVC στους δύο συνδέσμους σωλήνα στο όργανο και εισάγετέ τους στους σωλήνες.

4. Εγκατάσταση του Μετρητή Ροής

Τοποθετήστε τον μετρητή στη μέση και σφίξτε το παξιμάδι για να ολοκληρώσετε την εγκατάσταση. Δώστε προσοχή στην κατεύθυνση της ροής κατά την εγκατάσταση.

5. Ενεργοποίηση και Λειτουργία

Συνδέστε το άλλο άκρο του καλωδίου σε τροφοδοτικό 24V DC, ενεργοποιήστε και παρατηρήστε.

Συσκευασία & Αξεσουάρ

Πληροφορίες Παραγγελίας

Επιλογή Μεγέθους Σωλήνα

Κωδικός

Μήκος Καλωδίου	A
DN15 \| 1/2" \| OD20	B
DN20 \| 3/4" \| OD25	C
DN25 \| 1" \| OD32	D
DN32 \| 1-1/4" \| OD40	Επιλογή Τρόπου Εξόδου

Κωδικός

Μήκος Καλωδίου	1
4-20mA, RS485, Ρελέ	Επιλογή Μήκους Καλωδίου

Κωδικός

Μήκος Καλωδίου	L
6.6ft(2m) (Αν δεν υπάρχει επιλογή, θα είναι η προεπιλογή)	L+
Κατόπιν αιτήματος άλλα μήκη	Πλήρες Παράδειγμα Παραγγελίας

FL101 | A | 1 | L

- Πλήρεις πληροφορίες παραγγελίας
