Λεπτομέρειες προϊόντων
Place of Origin: Shenzhen, China
Μάρκα: Flo-Instru
Πιστοποίηση: ISO:9001, CE
Model Number: FL101
Όροι πληρωμής & ναυτιλίας
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
Pipe Section Material(Optional): |
UPVC |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
1.54’’ 240*240 IPS LCD 360° rotation (for easy reading) |
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
Pipe Section Material(Optional): |
UPVC |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
1.54’’ 240*240 IPS LCD 360° rotation (for easy reading) |

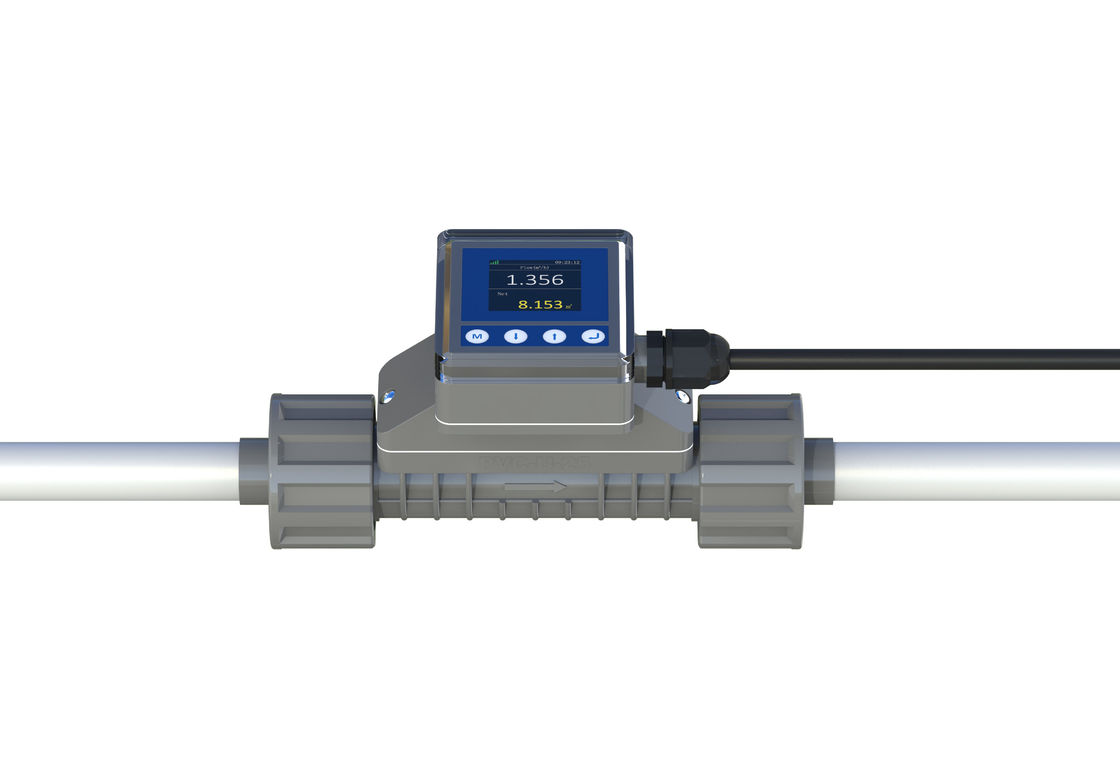

FL101 Ενδογραμμικό υπερηχητικό μετρητή ροής
Πληροφορίες για το προϊόν
Το FL101 χρησιμοποιείται ειδικά για τη μέτρηση της ροής διαφόρων υγρών σε αγωγούς, συνειδητοποιώντας τη μέτρηση ροής σε πραγματικό χρόνο στη διαδικασία παραγωγής.κλπ.., ώστε να πραγματοποιείται η μέτρηση και ο έλεγχος της παραγωγικής διαδικασίας.
Εξαιτίας της ανάγκης αναβάθμισης της βιομηχανίας, τα όργανα απαιτούνται να έχουν πλούσιες εκδόσεις για να επιτευχθεί αυτοματοποίηση.η απόδοση των παραδοσιακών μετρητών ροής είναι σχετικά απλή και δεν μπορεί να καλύψει τις ανάγκες επί τόπου, και πρέπει να αντικατασταθεί στην αρχική θέση.
Η Flo-Instruments κυκλοφόρησε ένα μετρητή ροής σε γραμμή με πλήρη ευθεία σχεδίαση σωλήνα χωρίς απώλεια πίεσης, διπλή σύνδεση και απλή εγκατάσταση.
Οφέλη
| Ο ενδογραμμικός υπερηχητικός μετρητής ροής διαθέτει ενσωματωμένο προηγμένο τσιπ μέτρησης (διάκριση χρόνου έως 20ps) |
|
|
|
||
|
|
|
Χαρακτηριστικά του προϊόντος
Διάσταση
| Σχήμα | Ονομαστική διάμετρος σωλήνα | Α | Α | Β | Γ | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| Μονάδα: mm | ||||||
| Σημείωση: | ||||||
| "L"είναι το μήκος της διατομής του σωλήνα που κόπηκε κατά την εγκατάσταση· "D" είναι η εξωτερική διάμετρος του εγκατεστημένου τμήματος σωλήνα. |
||||||
Συμβατό μέσο
Από τη στιγμή που το προϊόν τέθηκε στην αγορά, χρησιμοποιείται ευρέως στη βιομηχανία εξοπλισμού καθαρισμού.έχει συνεχώς προωθηθεί σε νέες βιομηχανίες.
Βασικές βιομηχανίες: ημιαγωγοί, τρόφιμα, φάρμακα, πόσιμο νερό, απορρυπαντικά, εκτύπωση και βαφή, χημικά προϊόντα κλπ.
|
Οι χρήστες μέσου έχουν μετρήσει:
|
Καθώς η αγορά επεκτείνεται, θα διαπιστώσουμε ότι θα υπάρχουν όλο και περισσότερα μέσα που θα πρέπει να μετρηθούν.
Καθορισμός των μετρήσιμων μέσων:
|
|
Τεχνικές πληροφορίες
Παράμετρος
| Ονομασία του προϊόντος | FL101 Εσωτερικός υπερηχητικός μετρητής ροής |
| Ακριβότητα | ±1,0% (0,3m/s~5,0m/s) |
| Ταχύτητα ροής | 0.1m/s~10.0m/s |
| Γραμμικότητα | ±1,0% (0,3m/s-5,0m/s) |
| Επαναληψιμότητα | 0.40% |
| Χρόνος απόκρισης | 500 ms |
| Εμφάνιση οθόνης | 1.54 240*240 IPS LCD 360° περιστροφή (για εύκολη ανάγνωση) |
| Γλώσσα μενού | Απλουστευμένη κινεζική/παραδοσιακή κινεζική/αγγλική |
| Μονάδα οθόνης | Υποστηρίζει την επιλογή μετρικών και αυτοκρατορικών μονάδων, m3/h, LPM, ml/min, GPM, LPH, η προεπιλεγμένη μονάδα εργοστασίου είναι LPM |
| Εμφάνιση δεδομένων | Αμέσως ροή, στιγμιαία ταχύτητα ροής, καθαρός σωρευτικός όγκος, μοναδικός σωρευτικός όγκος, ημερήσια μέγιστη τιμή, ημερήσια ελάχιστη τιμή, ημερήσιος/μηνιαίος/ετήσιος σωρευτικός όγκος |
| Συνολικός | Συνολικός αριθμός ροής 7 ψηφίων |
| Συγκεντρωτικά στοιχεία | 10 χρόνια 64 μήνες 64 ημέρες |
| Κλειδί λειτουργίας | Τέσσερα κουμπιά αφής |
| Η μπαταρία του ημερολογίου | CR1220 |
| Ηλεκτρική τροφοδοσία | 24VDC@3W |
| Αναλογική έξοδος | 4-20mA, μέγιστο φορτίο 600Ω |
| Διασύνδεση επικοινωνίας | RS485, υποστήριξη πρωτόκολλου ModBus RTU |
| Έξοδος συναγερμού | Επεξεργασία των οπίσθιας και κατώτερης οριακής ισχύος του συναγερμού OCT, ισχύος των παλμών κ.λπ. |
| Έξοδος αναμεταδόχου | (Διαφορετικό) 30VDC@1A, συχνότητα διακόπτη μικρότερη των 2 Hz |
| Ενημέρωση | Νερό, διαλύματα, χημικά αντιδραστήρια (ακαθαρσίες ≤ 4%), κλπ. |
| Επίπεδο προστασίας | Διάκριση IP66 |
| Μέθοδος εγκατάστασης | Τα τμήματα των σωλήνων είναι ενσωματωμένα και οι σωλήνες PVC-U συνδέονται με συνδέσεις (συνδέσεις γλιστρικών). |
| Μέγεθος σωλήνα | ΟΔ20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2") |
| Υλικό τμήματος σωλήνα | UPVC |
| Θέρμανση μέσου | 0°C-60° |
| Θερμοκρασία λειτουργίας | -10 °C-50 °C |
| Η υγρασία του περιβάλλοντος | Σχετική υγρασία 0%-95%, χωρίς συμπύκνωση |
| Εφαρμόσιμη ιξώδες | < 300 CST (mm2/s) |
| Διάστημα καλωδίου | Μπορεί να παραταθεί σε 20 μέτρα. |
Εγκατάσταση
| 1Κόβω τον σωλήνα. | |
|
Σύμφωνα με τις απαιτήσεις επιλογής σημείου εγκατάστασης, κόψτε ένα τμήμα του σωλήνα στον τόπο εγκατάστασης. |
| 2. Βάλτε τους ξηρούς καρπούς στον σωλήνα | |
|
Ανοίξτε τους δύο νώτους από το μετρητή και βάλτε τους στον σωλήνα. |
| 3- Κόλλησε τις αρθρώσεις των σωλήνων. | |
|
Εφαρμόστε κόλλα PVC στις δύο αρθρώσεις σωλήνων του οργάνου και συνδέστε τις στους σωλήνες. |
| 4Εγκαταστήστε το μετρητή ροής. | |
|
Τοποθετήστε το μετρητή στη μέση και σφίξτε το καρφί για να ολοκληρώσετε την εγκατάσταση. Δώστε προσοχή στην κατεύθυνση ροής κατά την εγκατάσταση. |
| 5- Άνοιξε και τρέξε. | |
|
Συνδέστε την άλλη άκρη του καλωδίου σε παροχή ηλεκτρικής ενέργειας συνεχούς ρεύματος 24V, ενεργοποιήστε και παρατηρήστε. |
Συσκευή και εξαρτήματα
Πληροφορίες παραγγελίας
| FL101 | Κωδικός | Διάλογος μεγέθους σωλήνα [DN & Inch &OD] | ||||
| Α | DN15 | 1/2 ίντσες | ΟΔ20 | |||
| Β | DN20 | 3/4 ίντσες. | ΟΔ25 | |||
| Γ | DN25 | 1" | ΟΔ32 | |||
| D | DN32 | 1-1/4" | Υπερβολική δόση 40 | |||
| Κωδικός | Τρόπος εξόδου | |||||
| 1 | 4-20mA, RS485, OCT Παλμός, Ρέλε | |||||
| Κωδικός | Διάστημα καλωδίου | |||||
| Α | 6.6ft(2m) ((Αν δεν υπάρχει επιλογή, θα παραλειφθεί) | |||||
| Λ+ | σε άλλο μήκος κατόπιν αιτήματος | |||||
| FL101 | Α | 1 | Α | Πλήρεις πληροφορίες παραγγελίας | ||
